Ringkasan Produk
Aplikasi
Mengalihkan bus tegangan P1 dan P2 dalam setup terbumikan menggunakan relai.
Juga dapat digunakan dalam konfigurasi PROFINET dengan IM 151-3 HF.
Ringkasan Teknis
| Jenis produk | SIMATIC DP Power Module PM-E F PROFIsafe untuk ET200S |
|---|---|
| Tegangan beban terukur L+ | 24 V DC |
| Output digital | 1; Relai |
| Arus input dari tegangan beban L+ | 100 mA, tip. (tanpa beban) |
| Kehilangan daya | 4 W, tip. |
| Kapasitas switching pada beban lampu | 100 W, maks. |
| Kapasitas switching dengan beban resistif | 10 A, maks., hingga 50 °C |
| Beban pemasangan horizontal | 10 A, maks., hingga 40 °C; 8 A, maks., hingga 55 °C; 7 A, maks., hingga 60 °C |
| Kelas keselamatan | 4 menurut EN 954; tingkat kinerja e menurut ISO 13849-1 |
| SIL | Dengan Std-DO: maks. SIL 2; tanpa Std-DO: maks. SIL 3, bergantung pada konfigurasi |
Fitur Utama
Mengalihkan bus tegangan P1 dan P2 menggunakan relai setup terbumikan 24 V DC.
Memiliki 1 output digital relai tanpa perlindungan hubung singkat.
Kapasitas switching hingga 100 W pada beban lampu dan hingga 10 A dengan beban resistif hingga 50 °C.
Kelas keselamatan tertinggi yang dapat dicapai adalah 4 menurut EN 954; tingkat kinerja adalah e menurut ISO 13849-1; SIL maksimum SIL 2 dengan Std-DO dan maksimum SIL 3 tanpa Std-DO, bergantung pada konfigurasi.
Memiliki fungsi diagnostik dan informasi diagnostik yang dapat dibaca, termasuk indikasi hubung singkat dan tegangan beban yang hilang.

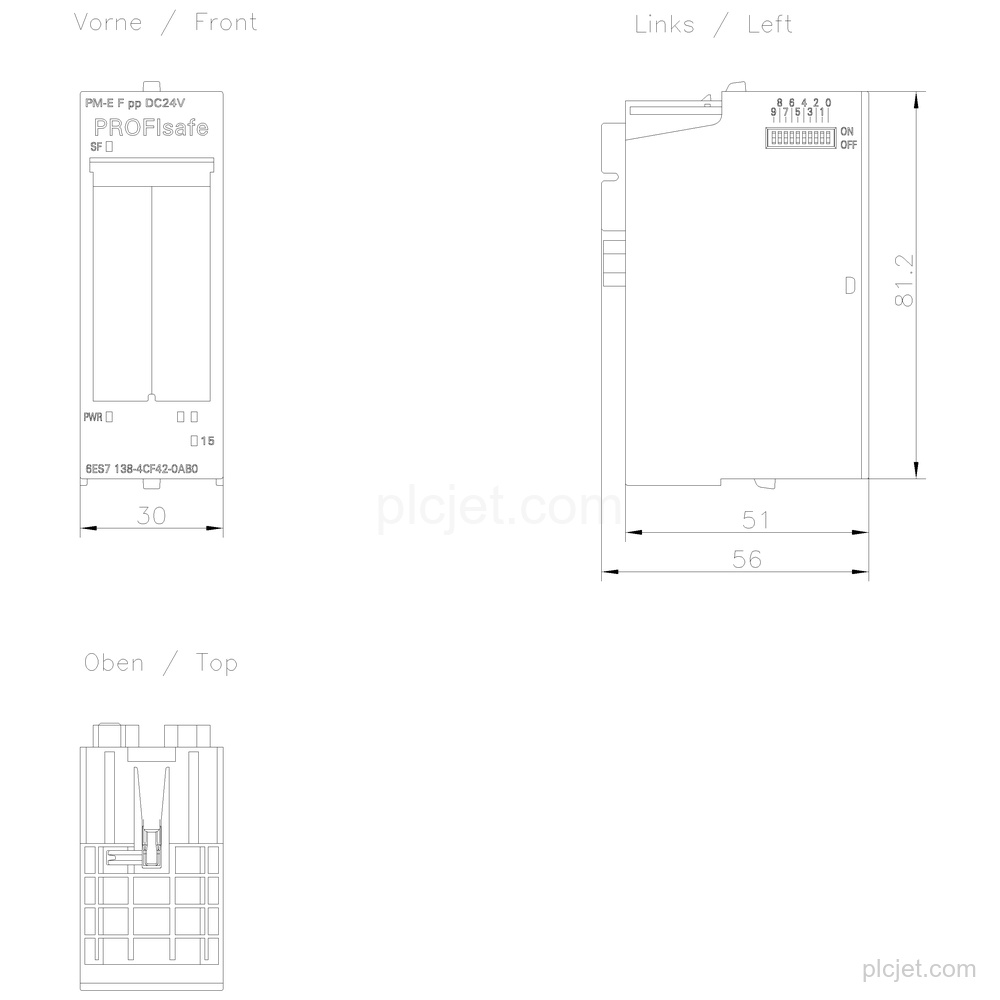

Dimensinya lebar 30 mm, tinggi 81 mm, dan kedalaman 52 mm; berat sekitar 80 g.
Pertanyaan yang Sering Diajukan
Apa produk dan fungsi tepat 6ES7138-4CF42-0AB0?
Produk ini adalah SIMATIC DP Power Module PM-E F PROFIsafe untuk ET200S yang mengalihkan bus tegangan P1 dan P2 dengan relai setup terbumikan 24 V DC.
Output apa yang dimiliki modul daya ini?
Modul ini memiliki 1 output digital relai. Output tidak memiliki perlindungan hubung singkat dan dapat mengendalikan input digital.
Tingkat keselamatan apa yang didukung?
Kelas keselamatan tertinggi yang dapat dicapai adalah 4 menurut EN 954, tingkat kinerja adalah e menurut ISO 13849-1, dan SIL maksimum SIL 2 dengan Std-DO atau maksimum SIL 3 tanpa Std-DO, bergantung pada konfigurasi.
Apakah modul ini sesuai untuk konfigurasi PROFINET?
Ya. Modul ini juga dapat digunakan dalam konfigurasi PROFINET dengan IM 151-3 HF.
