Ringkasan Produk
Aplikasi
Mendukung pengukuran frekuensi dengan 4 pengukur frekuensi hingga 60 kHz.
Mendukung pemosisian terkendali.
Mendukung kontroler PID melalui blok fungsi terintegrasi.
Ringkasan Teknis

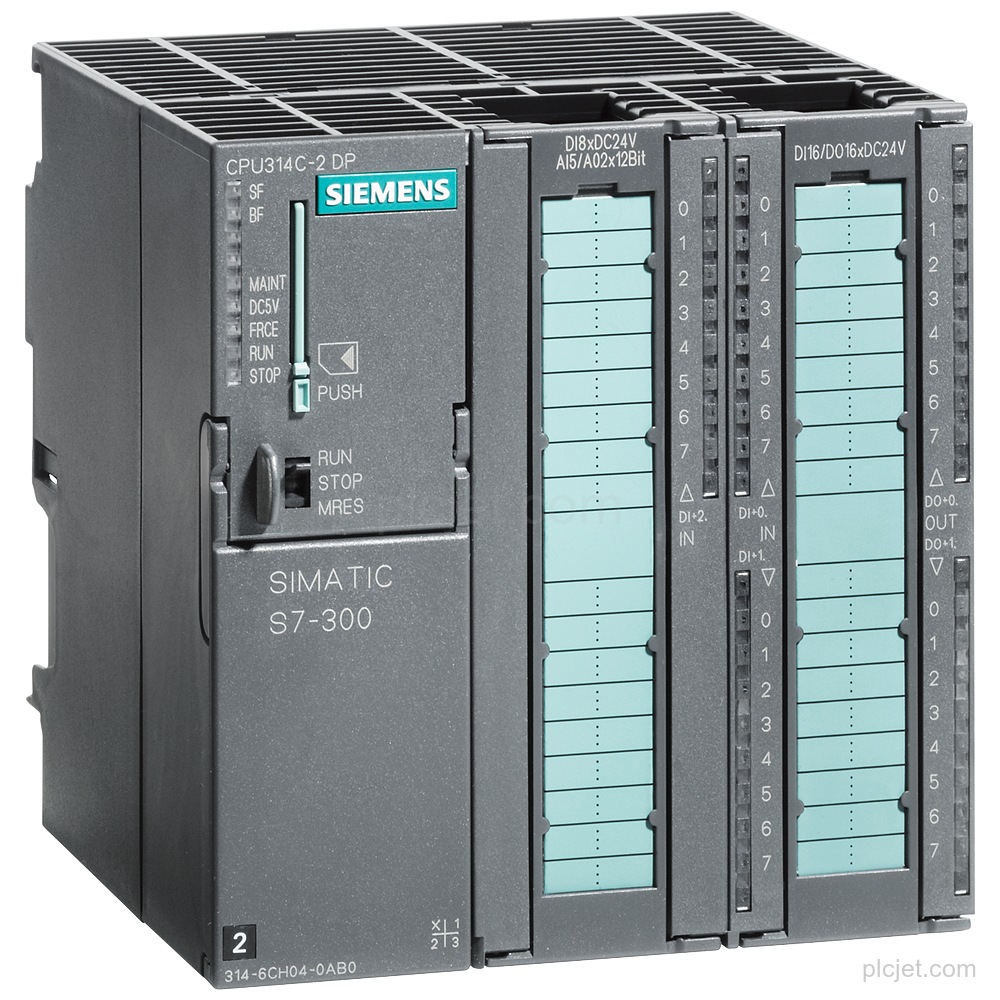

| Tipe produk | CPU 314C-2 DP |
|---|---|
| Tegangan catu | 24 V DC nominal; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Input digital | 24 |
| Output digital | 16 |
| Input analog | 5; 4 untuk pengukuran tegangan/arus dan 1 untuk pengukuran resistansi/termometer resistansi |
| Output analog | 2 |
| Memori kerja | 192 kbyte terintegrasi; tidak dapat diperluas |
| Komunikasi | MPI serta master/perangkat PROFIBUS DP terintegrasi; laju transmisi maksimum 12 Mbit/s |
| Pemasangan | Horizontal: hingga 24 pada 40 °C atau 12 pada 60 °C; vertikal: hingga 12 pada 40 °C |
| Item yang diperlukan | Konektor depan (2x 40-pole) dan Micro Memory Card diperlukan |
Fitur Utama
Memiliki 24 input digital, 16 output digital, 4 input analog, 2 output analog, dan 1 input Pt100.
Memiliki 4 penghitung dengan frekuensi penghitungan maksimum 60 kHz, 4 pengukur frekuensi, dan 4 output pulsa dengan modulasi lebar pulsa hingga 2.5 kHz.
Memiliki MPI serta antarmuka master dan perangkat PROFIBUS DP terintegrasi; laju transmisi master PROFIBUS DP maksimum adalah 12 Mbit/s.
Memiliki memori kerja terintegrasi 192 kbyte, memori muat MMC plug-in hingga 8 Mbyte, dan tegangan catu nominal 24 V DC.
Pertanyaan yang Sering Diajukan
Apa tipe produk yang tepat untuk 6ES7314-6CH04-0AB0?
Produk ini memiliki designation tipe produk CPU 314C-2 DP dan merupakan CPU kompak SIMATIC S7-300 dengan MPI.
Bagaimana konfigurasi I/O CPU ini?
Produk ini memiliki 24 input digital, 16 output digital, 5 input analog termasuk 1 input Pt100, dan 2 output analog.
Antarmuka komunikasi apa yang tersedia?
Produk ini memiliki MPI serta antarmuka master dan perangkat PROFIBUS DP terintegrasi. PROFINET IO Controller dan PROFINET IO device tidak didukung.
Apa yang diperlukan untuk konfigurasi?
Konfigurasi ini tanpa konektor depan dan Micro Memory Card; konektor depan (2x 40-pole) dan Micro Memory Card diperlukan. Sertakan jumlah, tujuan, jadwal, dan item BOM tambahan yang diminta.
