Ringkasan Produk
Ringkasan Teknis
| Jenis produk | Modul output digital SIMATIC S7-300 SM 322 terisolasi |
|---|---|
| Output digital | 32 |
| Tegangan beban nominal | 120 V; 120/230 V AC |
| Tegangan beban yang diizinkan | 79 V hingga 264 V AC |
| Arus output nominal | 1 A untuk sinyal "1" |
| Rentang arus output | 10 mA hingga 1 A untuk 0 hingga 40 °C dan 40 hingga 60 °C |
| Kapasitas switching beban lampu | 50 W, maksimum |
| Frekuensi switching | 10 Hz dengan beban resistif; 0.5 Hz dengan beban induktif; 1 Hz pada beban lampu |
| Diagnostik | Fuse putus atau tegangan beban tidak ada; LED kesalahan grup SF |
| Pemisahan potensial | Antarkanal dalam grup 8; pemisahan optocoupler dari bus backplane |
| Konektor depan | 20-pin |
Fitur Utama
Memiliki 32 output digital terisolasi dengan indikator status per kanal.
Tegangan beban nominal adalah 120 V; rentang yang diizinkan untuk 120/230 V AC adalah 79 V hingga 264 V.
Arus output sinyal "1" adalah 1 A nominal, dengan rentang yang diizinkan 10 mA hingga 1 A untuk 0 hingga 40 °C dan 40 hingga 60 °C.
Memiliki switching zero-crossing, dengan maksimum 60 V, dan mendukung pengendalian input digital.
Memiliki diagnostik fuse putus atau tegangan beban tidak ada, LED kesalahan grup SF merah, dan pemisahan optocoupler dari bus backplane.

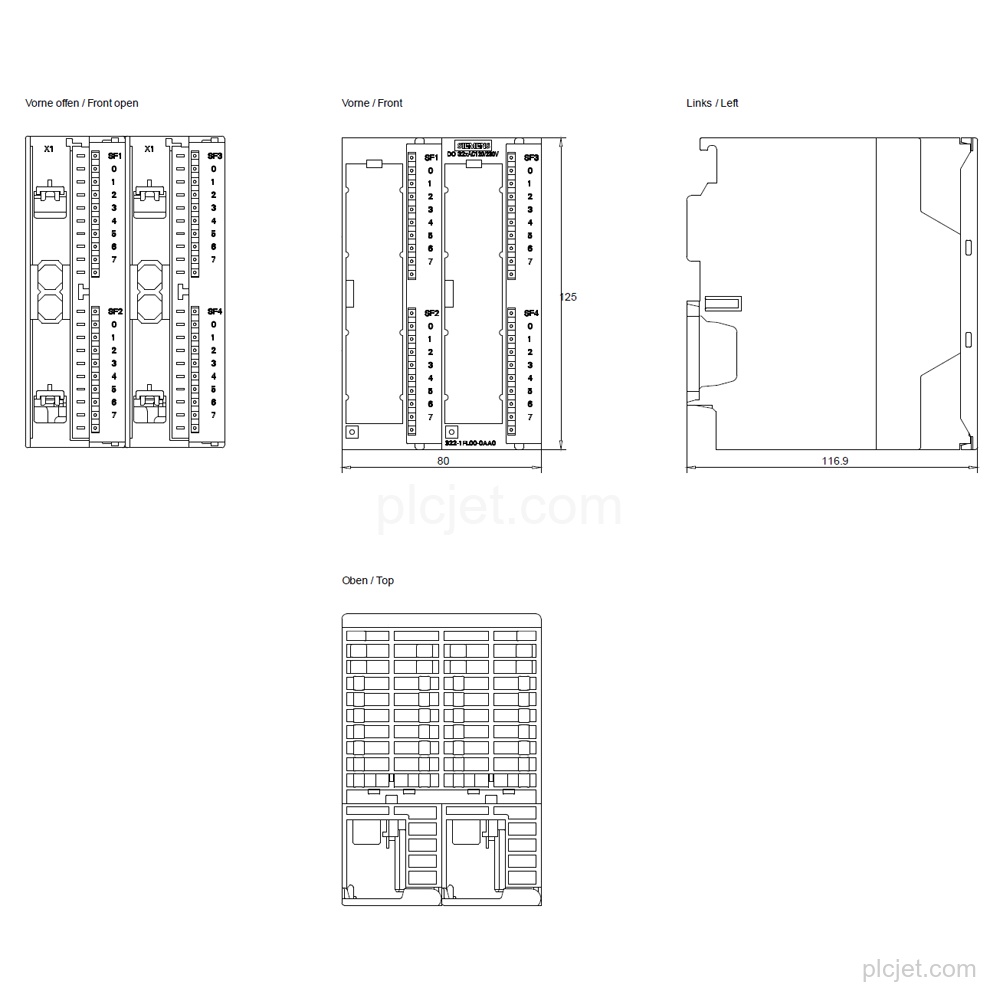

Modul double-width dengan konektor depan 20-pin yang diperlukan; dimensinya 80 mm x 125 mm x 117 mm.
Pertanyaan yang Sering Diajukan
Berapa kapasitas output digital 6ES7322-1FL00-0AA0?
Modul ini memiliki 32 output digital terisolasi, dengan indikator status hijau per kanal.
Berapa arus output modul ini?
Untuk sinyal "1", arus output nominalnya adalah 1 A. Rentang yang diizinkan adalah 10 mA hingga 1 A untuk 0 hingga 40 °C dan 40 hingga 60 °C.
Konektor dan dimensi apa yang ditentukan untuk item ini?
Modul ini memerlukan konektor depan 20-pin dan berukuran 80 mm x 125 mm x 117 mm.
