6ES7332-5HB01-0AB0

6ES7332-5HB01-0AB0 Siemens SIMATIC S7-300 adalah item analog output dengan 2 AO, tegangan beban nominal 24 V, dan konektor depan 20-pin. Sertakan jumlah dan tujuan untuk permintaan kuotasi proyek atau multi-line.

Product Code: 6ES7332-5HB01-0AB0
Dimensi: 15.2 × 13.1 × 5.2 cm
Berat: 0.246 kg
Siklus hidup: Product cancellation
Ketersediaan: in stock
Lead Time: Confirmed with quotation
Lampiran produk: Unduh Datasheet

Tag Produk

Minta Penawaran

Hubungi kami untuk mengonfirmasi ketersediaan, harga, kondisi produk, waktu tunggu, dan ketentuan pengiriman.

Ringkasan Produk

Ringkasan Teknis

Fungsi produk	Analog output, terisolasi; 2 AO
Tegangan beban L+	Nilai nominal (DC): 24 V
Rentang output	Tegangan: 0 hingga 10 V, 1 V hingga 5 V, -10 V hingga +10 V; arus: 0 hingga 20 mA, -20 mA hingga +20 mA, 4 mA hingga 20 mA
Resolusi	Maksimum 12 bit dengan overrange; rentang terpilih: 11 bit + tanda atau 12 bit
Waktu konversi	0.8 ms per kanal
Impedansi beban	Output tegangan: minimum 1 kΩ; output arus: maksimum 500 Ω
Pemisahan potensial	Antara kanal dan bus backplane: Ya; antara kanal: Tidak
Metode koneksi	Konektor depan 20-pin yang diperlukan
Siklus hidup produk	Produk dihentikan

Fitur Utama

Kapasitas analog output

Memiliki 2 analog output dengan rentang output tegangan dan arus.

Rentang sinyal

Mendukung rentang tegangan 0 hingga 10 V, 1 V hingga 5 V, dan -10 V hingga +10 V; rentang arus 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.

Resolusi

Resolusi dengan overrange maksimum 12 bit; ±10 V, ±20 mA, 4 mA hingga 20 mA, dan 1 V hingga 5 V menyediakan 11 bit + tanda, sedangkan 0 V hingga 10 V dan 0 mA hingga 20 mA menyediakan 12 bit.

Catu daya listrik

Nilai nominal tegangan beban L+ adalah 24 V DC, dengan perlindungan polaritas terbalik.

Koneksi dan dimensi

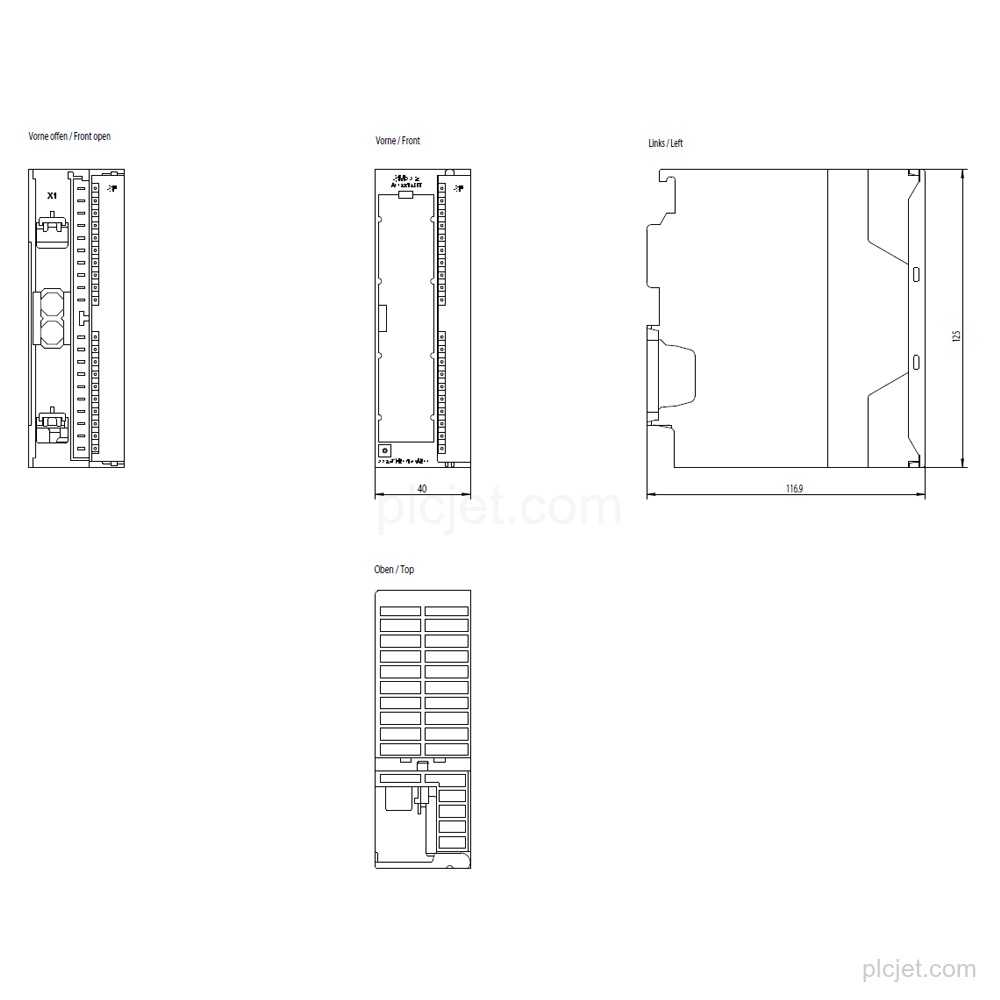

Memerlukan konektor depan 20-pin; dimensinya lebar 40 mm, tinggi 125 mm, dan kedalaman 117 mm.

Pertanyaan yang Sering Diajukan

Apa produk dengan nomor 6ES7332-5HB01-0AB0?

Ini adalah suku cadang analog output terisolasi SIMATIC S7-300 dengan 2 AO, sinyal U/I, resolusi 11/12 bit, dan konektor depan 20-pin.

Rentang output apa yang didukung modul ini?

Modul ini mendukung rentang tegangan 0 hingga 10 V, 1 V hingga 5 V, dan -10 V hingga +10 V, serta rentang arus 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.

Detail catu daya dan koneksi apa yang perlu dipertahankan dalam BOM?

Tegangan beban nominal L+ adalah 24 V DC, dan konektor depan yang diperlukan adalah 20-pin.

Apakah konfigurasi ini mencakup konektor depan?

Modul ini memerlukan konektor depan 20-pin; sumber tidak menyatakan bahwa konektor tersebut termasuk.

Apa yang perlu dicantumkan dalam permintaan kuotasi untuk item ini?

Cantumkan jumlah yang diminta, tujuan, konteks jadwal, dan baris BOM tambahan apa pun.
