Ringkasan Produk
Aplikasi
Menyediakan fungsi penghitung untuk enkoder inkremental dan input enkoder 5 V atau 24 V yang didukung, dengan frekuensi penghitungan hingga 500 kHz atau 200 kHz bergantung pada inputnya.
Ringkasan Teknis
| Jenis produk | Modul penghitung SIMATIC S7-300 FM 350-1 |
|---|---|
| Input penghitung | 1; 32 bit atau ±31 bit |
| Frekuensi penghitungan, maks. | 500 kHz untuk input penghitung 5 V; 200 kHz untuk input penghitung 24 V |
| Input digital | 3 |
| Output digital | 2 |
| Tegangan suplai nominal | 24 V DC |
| Suplai enkoder | 5.2 V ±2 %; maks. 300 mA | 1L+ (-3 V); maks. 400 mA |
| Konektor depan | 1x 20-pin |
| Siklus hidup produk | Produk dihentikan |
Fitur Utama
1 input penghitung dengan resolusi 32 bit atau ±31 bit; frekuensi penghitungan hingga 500 kHz untuk input penghitung 5 V.
Mendukung enkoder inkremental simetris dan asimetris, inisiator 24 V, serta elemen arah 24 V.
3 input digital dan 2 output digital; output memiliki perlindungan hubung singkat yang dikontrol secara elektronik.
Tegangan suplai nominal: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V, dengan batas dinamis 18.5 V dan 30.2 V.

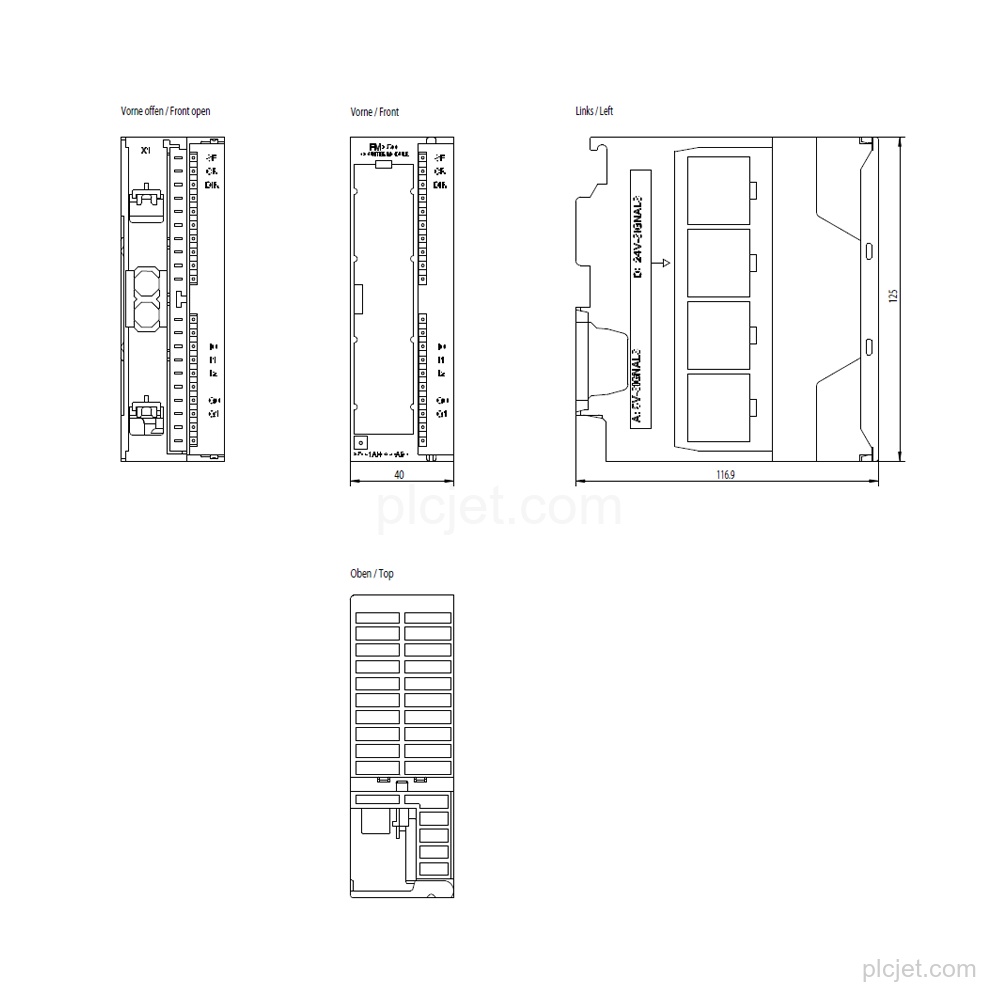

Konektor depan yang diperlukan: 1x 20-pin. Dimensi: 40 mm L x 125 mm T x 120 mm D; berat, sekitar 250 g.
Jenis rentang pengukuran mencakup paket konfigurasi pada CD.
Pertanyaan yang Sering Diajukan
Apa fungsi tepat Siemens 6ES7350-1AH03-0AE0?
Ini adalah modul penghitung SIMATIC S7-300 FM 350-1 untuk fungsi penghitung hingga 500 kHz dan koneksi enkoder inkremental 5 V serta 24 V.
Berapa jumlah kanal penghitung dan I/O digitalnya?
Modul ini memiliki 1 input penghitung, 3 input digital, dan 2 output digital.
Konektor depan dan dimensi apa yang ditentukan?
Konektor depan yang diperlukan adalah 1x 20-pin. Dimensinya 40 mm L x 125 mm T x 120 mm D.
Apa yang harus disertakan saat meminta item ini?
Sertakan jumlah yang diminta, tujuan, konteks jadwal, dan lini BOM tambahan dalam permintaan penawaran.
