Ringkasan Produk
Aplikasi
Menghubungkan sistem bus PROFIBUS/MPI melalui repeater RS485.
Ringkasan Teknis
| Model produk | 6ES7972-0AA02-0XA0 |
|---|---|
| Jenis produk | Repeater RS485 SIMATIC DP |
| Sistem bus | PROFIBUS/MPI |
| Jumlah maksimum node | 31 |
| Laju transmisi maksimum | 12 Mbit/s |
| Tegangan suplai | 24 V DC nominal; rentang yang diizinkan 20.4 V hingga 28.8 V DC |
| Perlindungan | IP20 |
| Koneksi suplai | Modul terminal |
| Koneksi kabel PROFIBUS | 2 blok terminal |
| Siklus hidup produk | Pengumuman penghentian produk secara bertahap |
Fitur Utama
Repeater RS485 untuk menghubungkan sistem bus PROFIBUS/MPI dengan hingga 31 node.
Laju transmisi maksimum: 12 Mbit/s; rentang yang didukung: 9.6 kbit/s hingga 12 Mbit/s.
Tegangan suplai nominal: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V DC.

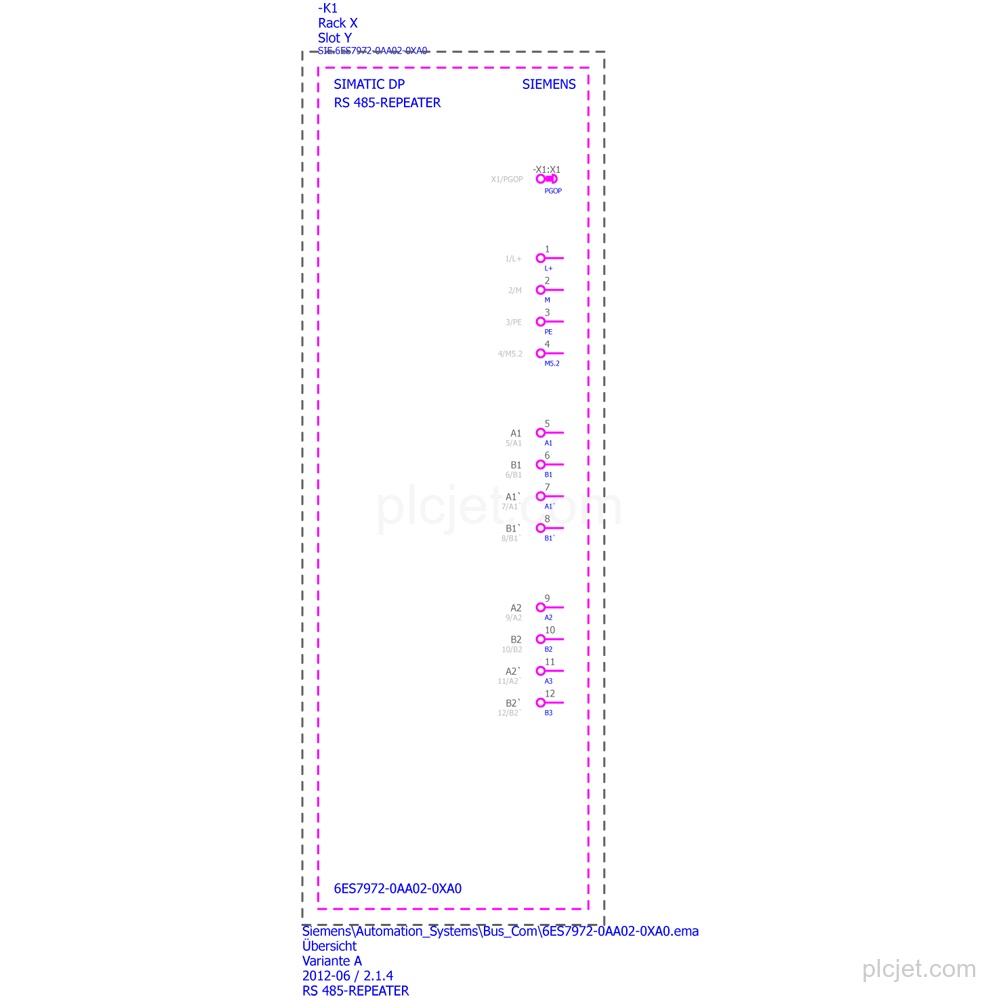

Modul terminal untuk tegangan suplai dan 2 blok terminal untuk kabel PROFIBUS.

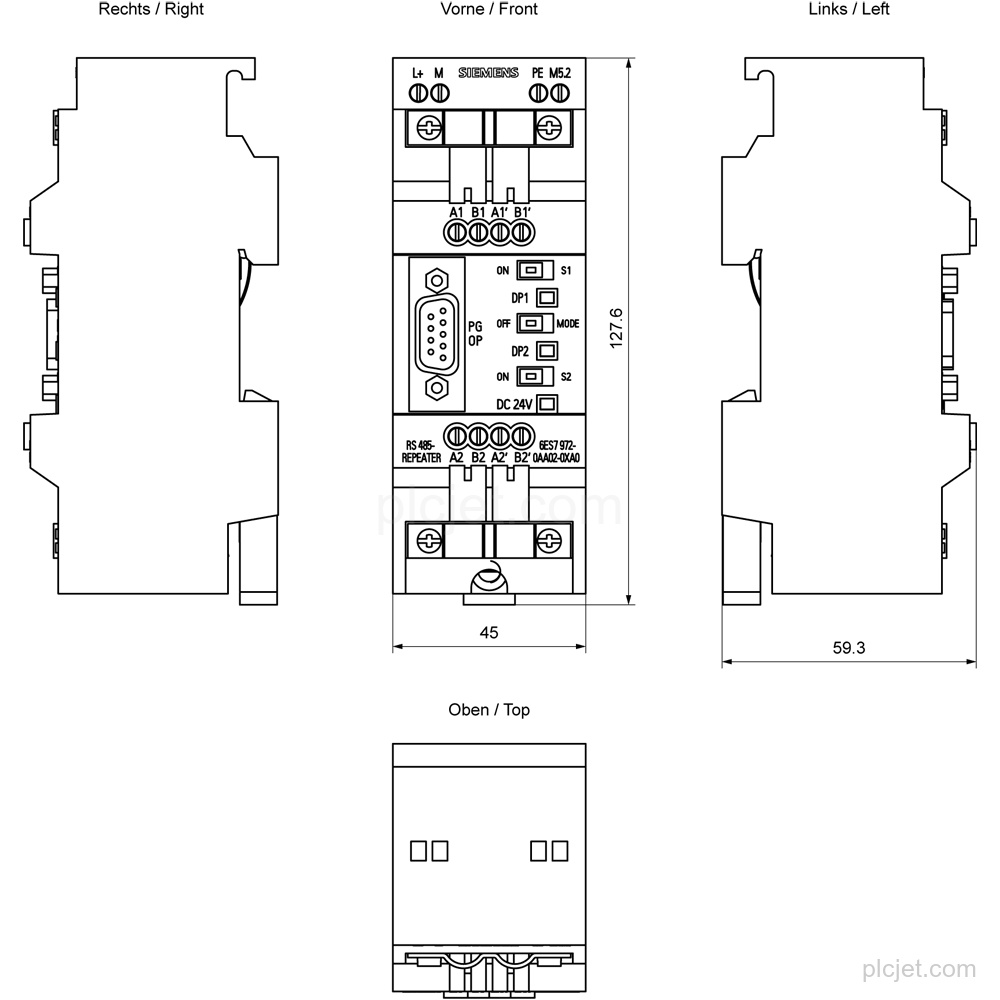

Perlindungan IP20; dimensi: lebar 45 mm, tinggi 128 mm, dan kedalaman 59.3 mm.
Pertanyaan yang Sering Diajukan
Apa itu Siemens 6ES7972-0AA02-0XA0?
Produk ini adalah repeater RS485 SIMATIC DP untuk menghubungkan sistem bus PROFIBUS/MPI dengan hingga 31 node.
Berapa laju transmisi yang didukung repeater RS485 ini?
Laju transmisi maksimum adalah 12 Mbit/s, dengan rentang yang didukung dari 9.6 kbit/s hingga 12 Mbit/s.
Berapa tegangan suplai yang diperlukan repeater ini?
Tegangan suplai nominalnya adalah 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V DC.
Koneksi apa yang tersedia?
Tegangan suplai menggunakan modul terminal, sedangkan kabel PROFIBUS menggunakan 2 blok terminal.
