Ringkasan Produk
Ringkasan Teknis
| Penetapan tipe produk | CM 4x IO-Link |
|---|---|
| Status fungsi perangkat keras | FS08 |
| Versi firmware | V1.2.x |
| Port IO-Link | 4 |
| Laju transmisi IO-Link | 4.8 kBaud (COM1); 38.4 kBaud (COM2), 230 kBaud (COM3) |
| Tegangan beban | 24 V; rentang yang diizinkan 20.4 V hingga 28.8 V DC, untuk 1L+ dan 2L+ |
| Koneksi perangkat IO-Link | Port type A melalui kabel 3-inti; Port type B dengan catu perangkat tambahan: 1.6 A total arus semua port |
| Tingkat proteksi IP | IP65/67 |
Fitur Utama
4 port IO-Link dapat dikendalikan secara bersamaan dan mendukung protokol IO-Link 1.0 dan 1.1.
Mode operasi IO-Link, DI, dan DQ didukung; arus keluaran DQ maksimum 100 mA.
Tegangan beban 1L+ dan 2L+ masing-masing memiliki nilai nominal 24 V dan rentang yang diizinkan dari 20.4 V hingga 28.8 V.
Perangkat IO-Link dapat menggunakan Port type A melalui kabel 3-inti atau Port type B dengan catu perangkat tambahan sebesar 1.6 A total arus semua port.
Modul memiliki proteksi IP65/67, pemantauan tegangan catu, diagnosis putus kabel dan korsleting, serta indikasi LED hijau atau hijau/merah.
Konfigurasi dapat dilakukan tanpa S7-PCT menggunakan fungsi autostart/manual; pencadangan master dapat dilakukan dengan function block IO_LINK_MASTER.
Pertanyaan yang Sering Diajukan
Apa line item Siemens yang tepat?

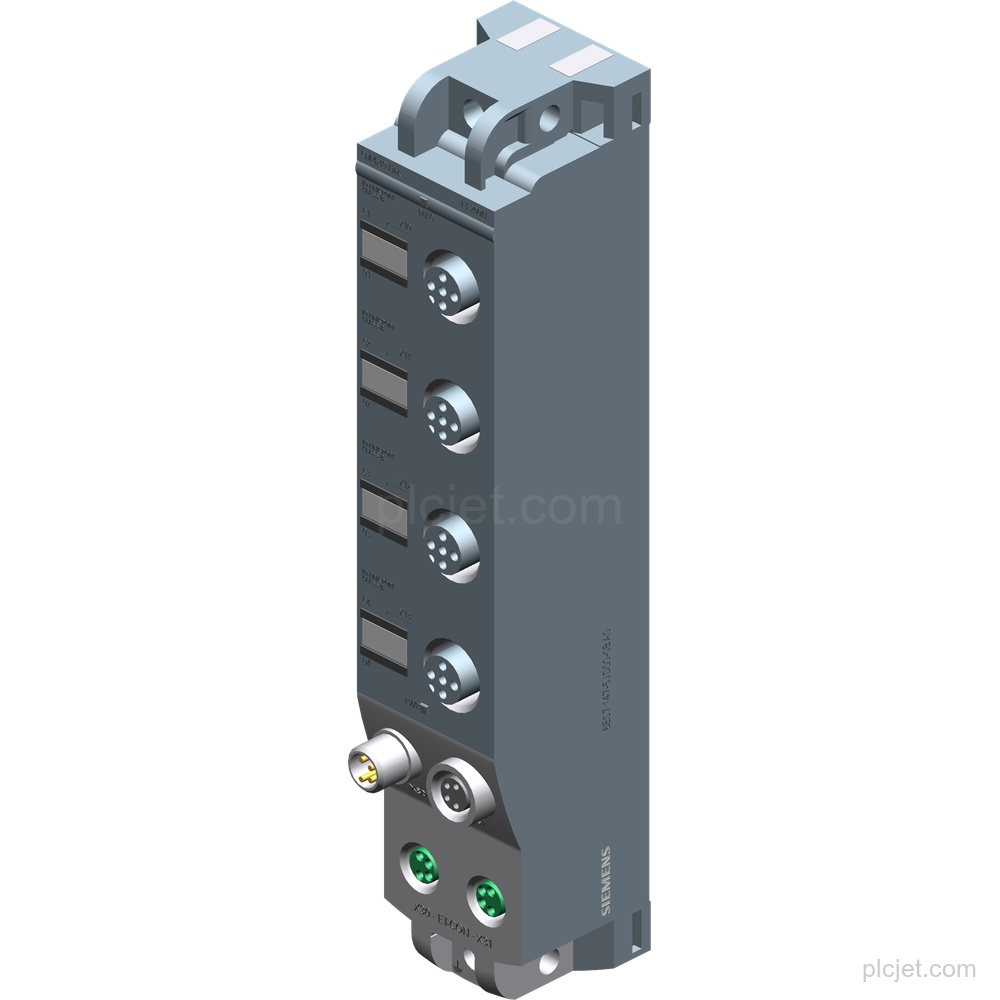

Ini adalah Siemens 6ES7147-5JD00-0BA0, SIMATIC ET 200AL CM 4x IO-Link.
Berapa banyak port IO-Link yang dimiliki modul ini?
Modul ini memiliki 4 port IO-Link yang semuanya dapat dikendalikan secara bersamaan.
Berapa tegangan beban yang digunakan modul ini?
Tegangan beban 1L+ dan 2L+ masing-masing memiliki nilai nominal 24 V dan rentang yang diizinkan dari 20.4 V hingga 28.8 V DC.
Opsi koneksi apa yang didukung untuk perangkat IO-Link?
Port type A didukung melalui kabel 3-inti. Port type B didukung dengan catu perangkat tambahan sebesar 1.6 A total arus semua port.
