Ringkasan Produk
Ringkasan Teknis
| Tipe produk | SB 1222, DQ 4×5 V DC 200 kHz |
|---|---|
| Output digital | 4; MOSFET, solid-state (current-sinking/current-sourcing) |
| Tegangan output, nominal | 5 V DC |
| Arus output, sinyal "1" | 0.1 A nominal; rentang yang diizinkan maksimum 0.1 A |
| Kapasitas switching, beban resistif | Maksimum 0.1 A |
| Proteksi hubung singkat | Tidak |
| Arus input dari bus backplane | 5 V DC, biasanya 35 mA |
| Kehilangan daya | Biasanya 0.5 W |
| LED indikasi diagnostik | Ya, untuk status output |
Fitur Utama

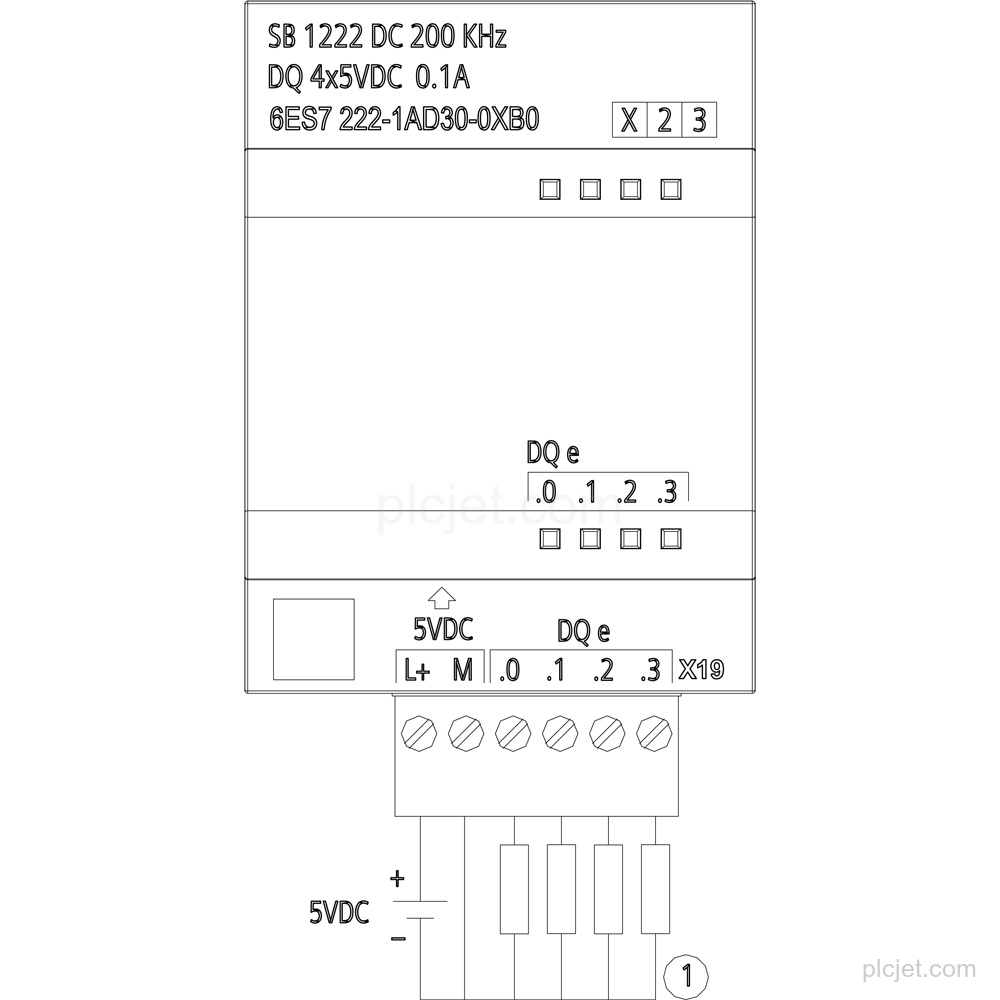

4 output digital, solid-state MOSFET, current-sinking/current-sourcing.
SB 1222, DQ 4×5 V DC 200 kHz.
Nilai nominal: 5 V DC; untuk sinyal "0", maksimum 0.2 V; untuk sinyal "1", minimum L+ dikurangi 0.7 V DC dan maksimum 6 V.
Untuk sinyal "1": nilai nominal 0.1 A dan rentang yang diizinkan maksimum 0.1 A.
Proteksi hubung singkat: Tidak. Panjang kabel berpelindung: maksimum 50 m.
Pertanyaan yang Sering Diajukan
Apa tipe produk yang tepat untuk Siemens 6ES7222-1AD30-0XB0?
Ini adalah modul output digital SB 1222 dengan DQ 4×5 V DC 200 kHz.
Berapa banyak output digital yang dimiliki SB 1222?
Modul ini memiliki 4 output digital solid-state MOSFET dengan current-sinking/current-sourcing.
Berapa tegangan dan arus output yang ditentukan?
Tegangan output nominal adalah 5 V DC. Untuk sinyal "1", arus output nominal adalah 0.1 A, dengan rentang yang diizinkan maksimum 0.1 A.
Apakah modul ini memiliki proteksi hubung singkat?
Modul ini tidak memiliki proteksi hubung singkat.
Berapa panjang kabel yang ditentukan untuk output?
Panjang kabel berpelindung maksimum adalah 50 m.
