Ringkasan Produk
Aplikasi
Fungsi nilai pengganti mendukung penghentian berorientasi keselamatan pada kelompok beban hingga SIL1 menurut EN IEC 62061:2021 dan Kategori 2 / PL c menurut EN ISO 13849-1:2015.
Ringkasan Teknis
| Jenis produk | DQ 16x 230 V AC/2 A ST (relay) |
|---|---|
| Output digital | 16 output relai |
| Arus output, nominal | 2 A per kanal |
| Arus per kelompok, maks. | 4 A |
| Arus per modul, maks. | 32 A |
| Tegangan output, nominal | 230 V AC; 24 V DC hingga 120 V DC / 24 V AC hingga 230 V AC |
| Tegangan catu daya, nominal | 24 V DC |
| Rentang tegangan catu daya, diizinkan | 19.2 V hingga 28.8 V DC |
| Ruang alamat per modul, output | 2 byte |
| Versi firmware | V1.1.0 |
| Siklus hidup produk | Produk aktif |
Fitur Utama

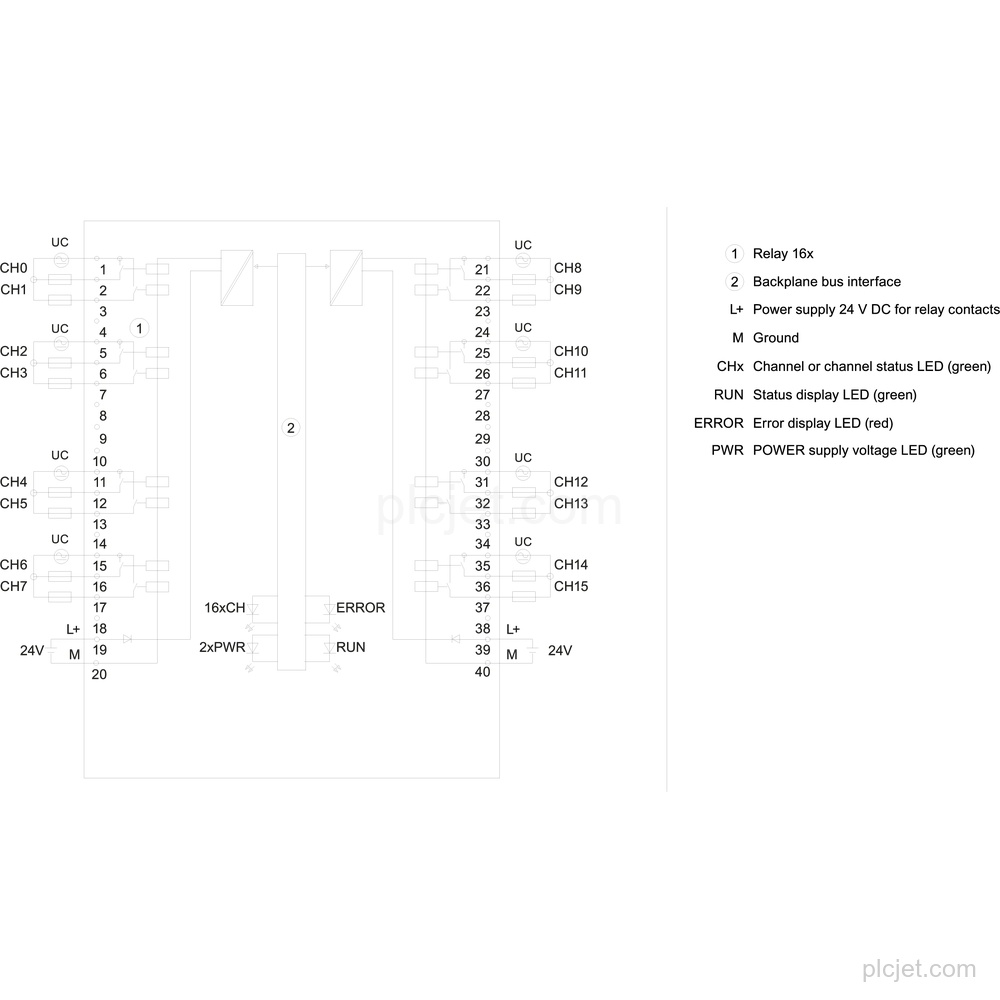

DQ 16x 230 V AC/2 A ST menyediakan 16 output digital relai yang dapat diparameterkan, tersusun dalam kelompok 2.
Arus output nominal adalah 2 A per kanal, dengan maksimum 4 A per kelompok dan 32 A per modul.
Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC dan perlindungan polaritas terbalik.
Modul memiliki alarm diagnostik, interupsi pemeliharaan untuk penghitung siklus switching, pemantauan tegangan catu daya, serta LED RUN, ERROR, MAINT, PWR, dan status kanal.
Fungsi nilai pengganti mendukung penghentian berorientasi keselamatan pada kelompok beban hingga SIL1 menurut EN IEC 62061:2021 dan Kategori 2 / PL c menurut EN ISO 13849-1:2015.
Konektor depan dengan terminal sekrup atau terminal push-in harus dipesan terpisah.
Pertanyaan yang Sering Diajukan
Apa jenis produk tepat 6ES7522-5HH00-0AB0?
Ini adalah modul output digital relai DQ 16x 230 V AC/2 A ST.
Berapa banyak output relai yang dimiliki modul ini?
Modul ini memiliki 16 output relai dalam kelompok 2.
Berapa tegangan catu daya modul ini?
Tegangan catu daya nominalnya 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
Apakah konektor depan sudah termasuk?
Tidak termasuk; konektor depan dengan terminal sekrup atau terminal push-in harus dipesan terpisah.
