Обзор продукции
Технические характеристики
| Тип изделия | KP400 Basic color PN |
|---|---|
| Дисплей | TFT 4.3 in, 256 цветов, 480 pixel × 272 pixel |
| Управление | Кнопочное управление; 8 функциональных клавиш; цифровая и буквенно-цифровая клавиатуры |
| Интерфейсы промышленного Ethernet | 1 |
| Протоколы | PROFINET; EtherNet/IP; TCP/IP; DHCP; SNMP; DCP; LLDP; MODBUS TCP/IP |

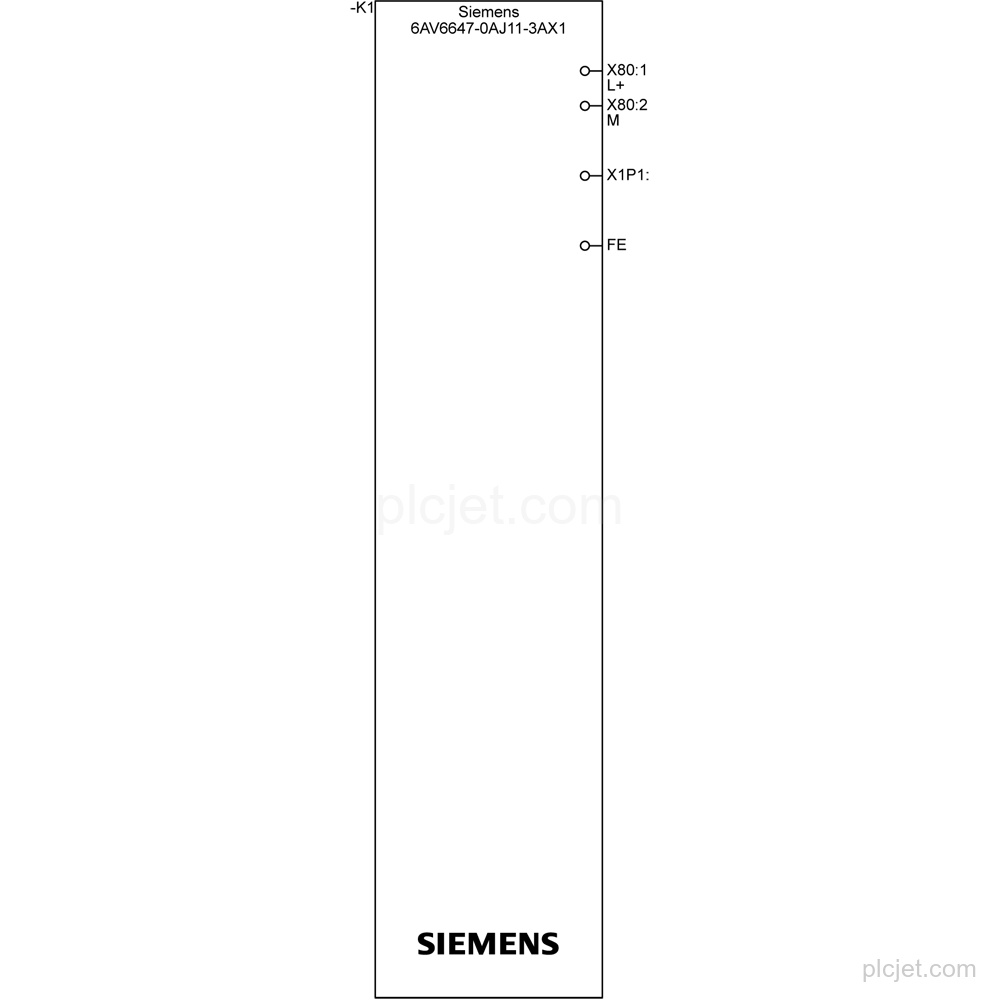

| Напряжение питания | Номинальное 24 V DC; допустимый диапазон от 19.2 V до 28.8 V |
| Типичная потребляемая активная мощность | 2 W |

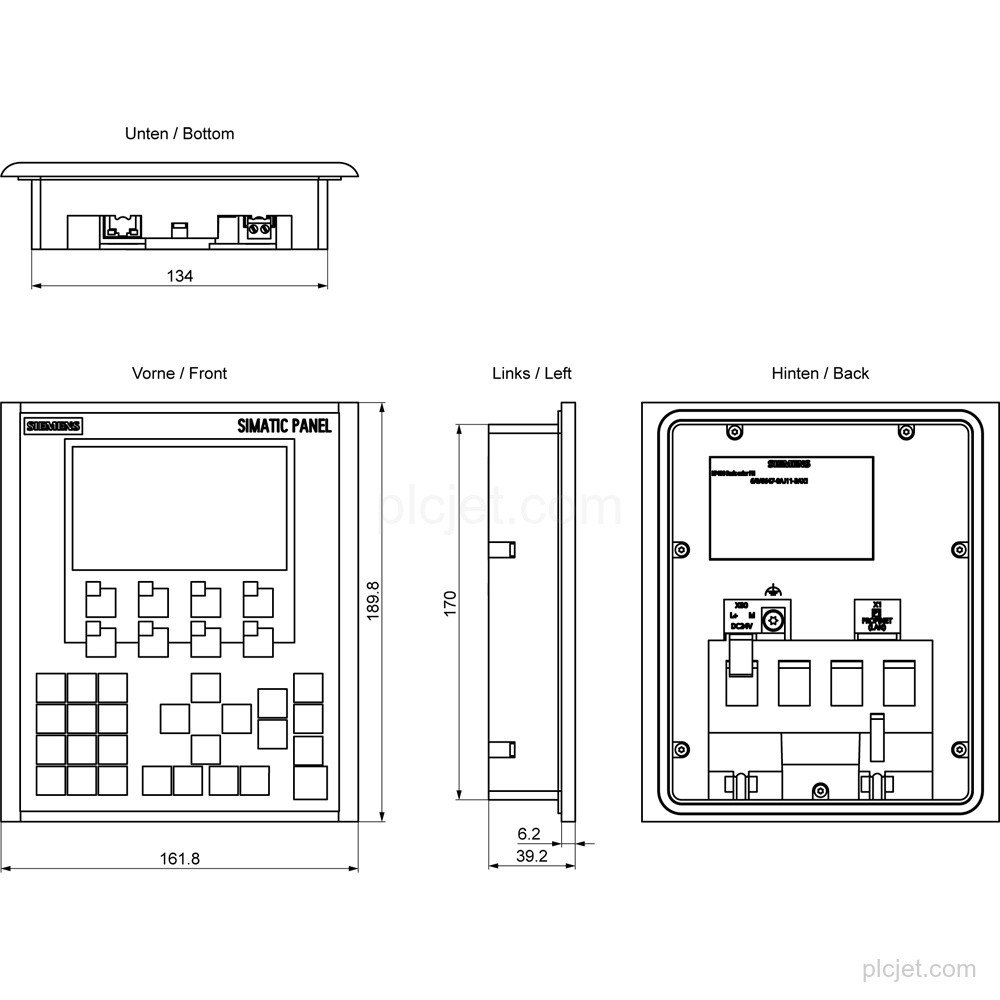

| Монтаж | Вертикальный; возможен монтаж в альбомной ориентации |
| Защита | IP65 спереди; IP20 сзади |
| Программное обеспечение для конфигурирования | WinCC Basic V11 SP2/ STEP 7 Basic V11 SP2 |
| Жизненный цикл | Активный продукт |
Ключевые особенности
Широкоформатный TFT-дисплей 4.3 in с 256 цветами, разрешением 480 pixel × 272 pixel, 8 функциональными клавишами, цифровой клавиатурой и буквенно-цифровой клавиатурой, аналогичной клавиатуре мобильного телефона.
1 интерфейс промышленного Ethernet с PROFINET и EtherNet/IP; поддерживаются TCP/IP, DHCP, SNMP, DCP, LLDP и MODBUS TCP/IP.
Номинальное питание 24 V DC с допустимым диапазоном от 19.2 V до 28.8 V; номинальное потребление тока составляет 0.1 A, типичная потребляемая активная мощность — 2 W.
Вертикальный монтаж с возможностью монтажа в альбомной ориентации; максимально допустимый угол наклона без внешней вентиляции составляет 35°. Степень защиты: IP65 спереди и IP20 сзади.
Настраивается из WinCC Basic V11 SP2/ STEP 7 Basic V11 SP2; содержит программное обеспечение с открытым исходным кодом, бесплатно предоставляемое на прилагаемом CD.
Часто задаваемые вопросы
Какие дисплей и клавиатура установлены в 6AV6647-0AJ11-3AX1?
Панель имеет широкоформатный TFT-дисплей 4.3 in с 256 цветами и разрешением 480 pixel × 272 pixel, а также 8 функциональных клавиш, цифровую клавиатуру и буквенно-цифровую клавиатуру, аналогичную клавиатуре мобильного телефона.
Какие интерфейсы и протоколы поддерживаются?
Панель имеет 1 интерфейс промышленного Ethernet и поддерживает PROFINET, EtherNet/IP, TCP/IP, DHCP, SNMP, DCP, LLDP и MODBUS TCP/IP.
Какой диапазон питания следует сохранить для этой позиции?
Номинальное питание составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V.
Как выполняются монтаж и защита панели?
Монтаж выполняется вертикально, также возможен монтаж в альбомной ориентации. Максимально допустимый угол наклона без внешней вентиляции составляет 35°; степень защиты — IP65 спереди и IP20 сзади.
