Обзор продукции
Технические характеристики
| Тип изделия | SM 1222, DQ 16x 24 V DC/0.5 A |
|---|---|
| Дискретные выходы | 16 |
| Тип выходов | Транзисторы sourcing |
| Номинальное напряжение питания | 24 V DC |
| Допустимый диапазон напряжения питания | от 20.4 V до 28.8 V DC |
| Номинальный выходной ток | 0.5 A для сигнала "1" |
| Задержка выхода, "0" на "1" | 50 μs при резистивной нагрузке |
| Задержка выхода, "1" на "0" | 200 μs при резистивной нагрузке |
| Изоляция | 707 V DC (типовое испытание) |
| Степень защиты | IP20 |
Ключевые особенности

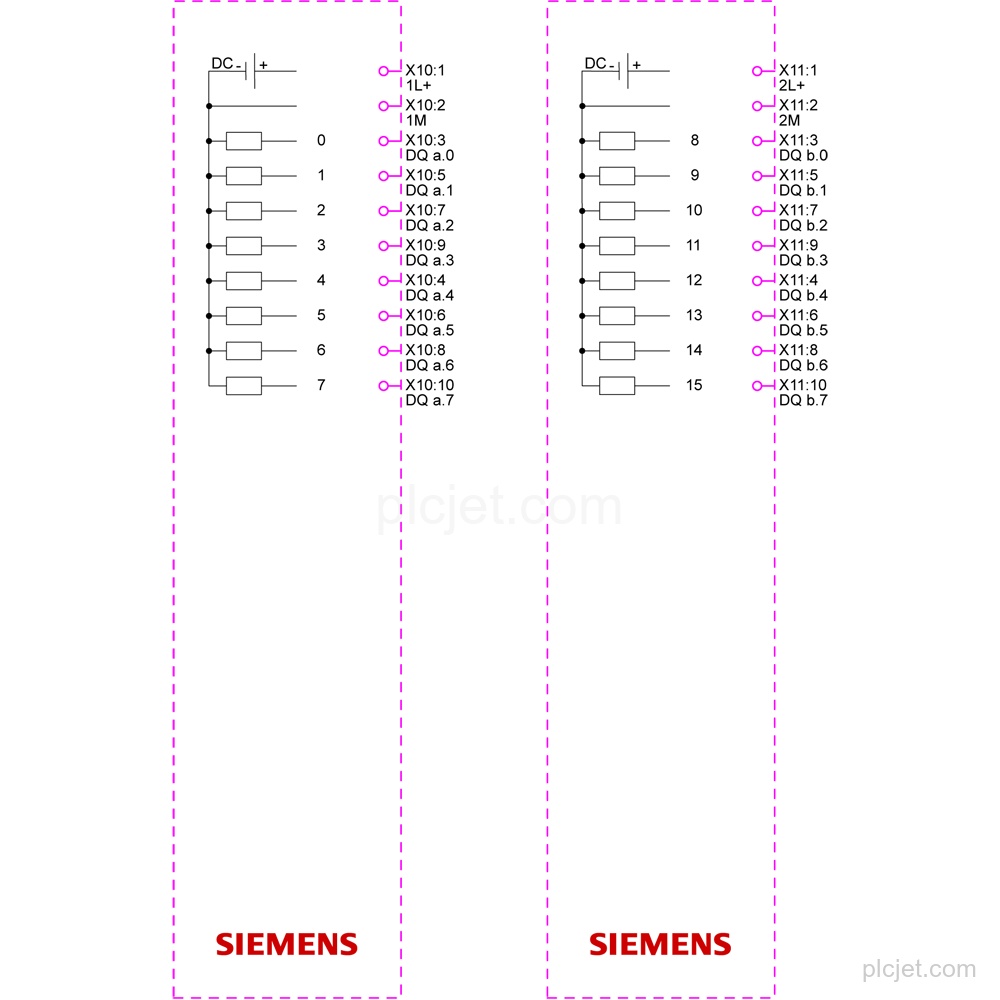

16 дискретных выходов, объединённых в группы по 8.
Транзисторные выходы sourcing с номинальным выходным током 0.5 A для сигнала "1".
Номинальное напряжение питания: 24 V DC; допустимый диапазон: от 20.4 V до 28.8 V DC.
Максимальная коммутационная способность составляет 0.5 A при резистивной нагрузке и 5 W при ламповой нагрузке.
Доступны функция диагностики, диагностическая сигнализация, контроль напряжения питания, DIAG LED и LED состояния выходов. Защита от короткого замыкания отсутствует и должна обеспечиваться внешне.
Поддерживается горизонтальный монтаж до 50 °C, ток 4 A на массу для группы из 8. Степень защиты: IP20.
Часто задаваемые вопросы
Какова точная позиция Siemens?
Это Siemens 6ES7222-5BH50-0XB0, модуль дискретного вывода SM 1222 с обозначением типа изделия SM 1222, DQ 16x 24 V DC/0.5 A.
Сколько выходов предоставляет модуль?
Модуль предоставляет 16 дискретных выходов, объединённых в группы по 8.
Какие значения питания и выхода следует сохранить в запросе?
Напряжение питания составляет 24 V DC, допустимый диапазон — от 20.4 V до 28.8 V DC. Номинальный выходной ток для сигнала "1" составляет 0.5 A.
Входит ли защита от короткого замыкания?
Нет. Защита от короткого замыкания должна обеспечиваться внешне.
Какие сведения о проекте нужно указать для этой позиции?
Укажите требуемое количество, пункт назначения, сведения о графике и дополнительные позиции BOM для рассмотрения запроса.
