Обзор продукции
Области применения

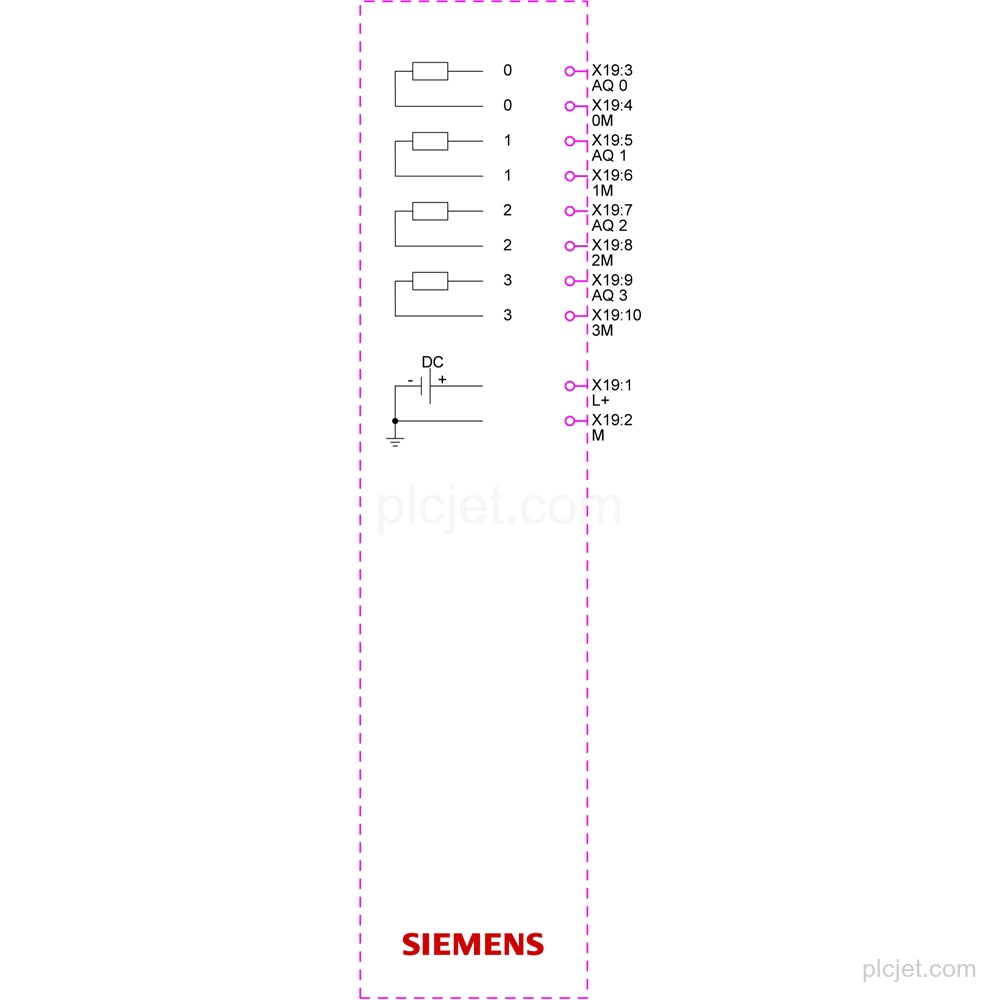

Формирует выходные сигналы напряжения или тока через 4 аналоговых выхода.
Технические характеристики
| Тип изделия | SB 1232, AQ 4x 14 bit |
|---|---|
| Аналоговые выходы | 4; ток или напряжение |
| Диапазоны выходов | -10 V до +10 V; 0 до 20 mA; 4 mA до 20 mA |
| Номинальное напряжение питания | 24 V DC |
| Допустимый диапазон питания | от 20.4 V до 28.8 V DC |
| Импеданс нагрузки выхода напряжения, мин. | 1 000 Ω |
| Импеданс нагрузки выхода тока, макс. | 600 Ω |
| Разрешение с выходом за диапазон | 14 bit; Напряжение: 14 bit; Ток: 13 bit |
| Температурная погрешность | 25 °C ±0.3 % / от -20 °C до 60 °C ±0.6 % of the full-scale deflection |
| Диагностика | Контроль напряжения питания, обрыв провода, короткое замыкание и DIAG LED |
| Степень защиты IP | IP20 |
Ключевые особенности
4 аналоговых выхода с сигналами тока или напряжения.
Поддерживаются -10 V до +10 V, 0 до 20 mA и 4 mA до 20 mA.
Разрешение с выходом за диапазон составляет 14 bit; напряжение: 14 bit; ток: 13 bit.
Номинальное напряжение питания: 24 V DC; допустимый диапазон: от 20.4 V до 28.8 V DC.
Поддерживаются функция диагностики, диагностическая тревога, контроль напряжения питания, обрыв провода, короткое замыкание и DIAG LED.

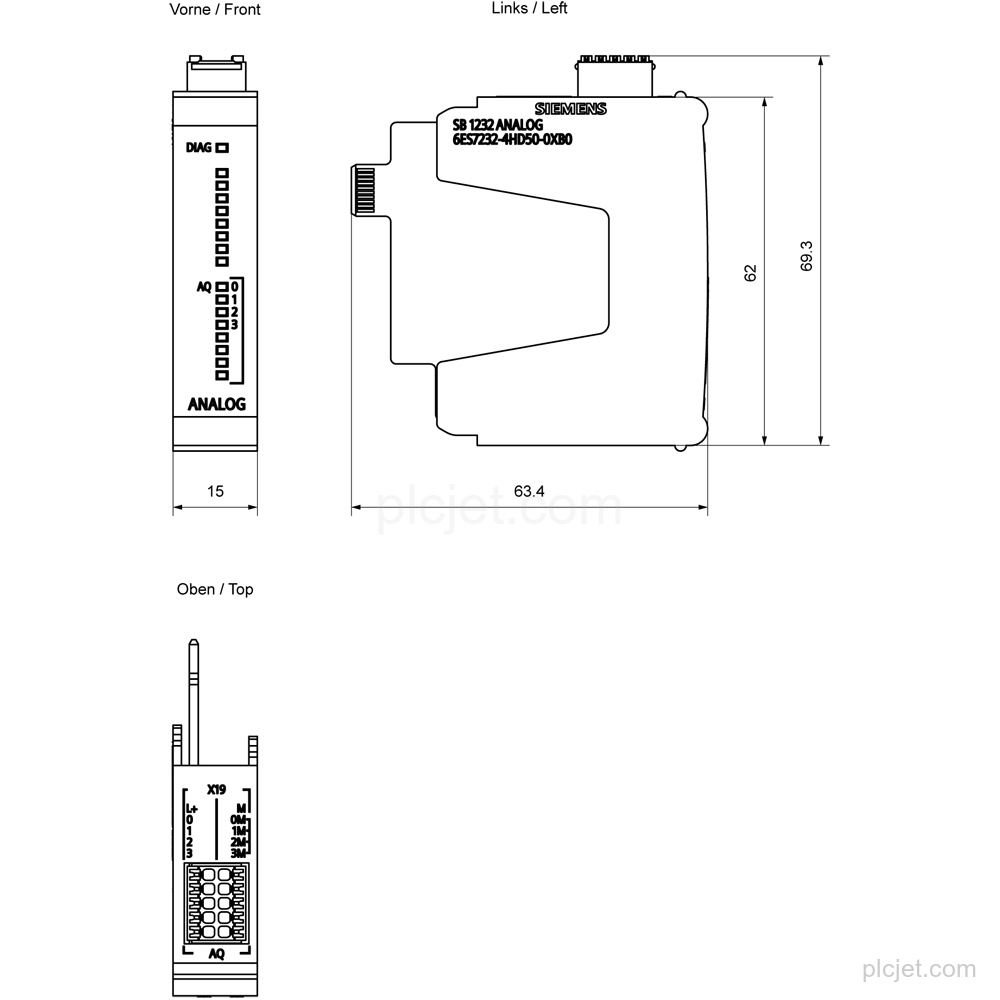

Степень защиты IP20; размеры упаковки: 82.00 x 34.00 x 79.00 mm.
Часто задаваемые вопросы
Каков точный тип изделия Siemens 6ES7232-4HD50-0XB0?
Это модуль аналогового вывода SB 1232 с обозначением типа изделия SB 1232, AQ 4x 14 bit.
Какие выходные сигналы поддерживает эта конфигурация?
Она поддерживает -10 V до +10 V, 0 до 20 mA и 4 mA до 20 mA на 4 аналоговых выходах.
Какое напряжение питания следует указать для этой позиции?
Номинальное напряжение питания составляет 24 V DC, допустимый диапазон — от 20.4 V до 28.8 V DC.
Что нужно предоставить для запроса предложения по проекту?
Предоставьте требуемое количество, пункт назначения, сведения о графике и дополнительные позиции BOM для обработки запроса предложения.
