Обзор продукции
Области применения
Подсчёт импульсов с максимальной частотой счёта 20 kHz и поддержкой прямого и обратного счёта.
Обработка входных сигналов NAMUR с настраиваемой задержкой, растяжением импульса, оценкой фронтов и контролем дребезга.
Контроль обрыва провода, напряжения питания и питания энкодеров, а также диагностические аварийные сигналы и аппаратные прерывания.
Технические характеристики
| Тип изделия | DI 16xNAMUR HF |
|---|---|
| Цифровые входы | 16; NAMUR |
| Номинальное питание | 24 V DC |
| Допустимый диапазон питания | от 19.2 V до 28.8 V DC |
| Питание энкодеров NAMUR | 16 выходов; 2x 8.2 V DC |
| Максимальная частота счёта | 20 kHz; подробности см. в руководстве |
| Разрядность счёта | 32 bit |
| Задержка ввода | от 0.05 до 20 ms |
| Максимальный ток потребления | 220 mA |
| Передний соединитель | Винтовые или пружинные клеммы, заказываются отдельно |
| Жизненный цикл изделия | Активный продукт |
Ключевые особенности
16 настраиваемых цифровых входов NAMUR; все 16 входов могут управляться одновременно.
16 выходов в 2 группах по 8.2 V DC; максимальный выходной ток составляет 100 mA на группу и 200 mA на модуль.
До 4 счётчиков; максимальная частота счёта — 20 kHz, с 4 счётчиками при максимуме 10 kHz или 2 счётчиками при максимуме 20 kHz + 2 счётчиками при максимуме 10 kHz; подробности см. в руководстве.
Настраиваемая задержка ввода от 0.05 до 20 ms; настройки растяжения импульса: 0.05 s, 0.1 s, 0.2 s, 0.5 s, 1 s или 2 s.
Номинальное питание — 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V DC; предусмотрена защита от переполюсовки.
Все необходимые компоненты для экранирования входят в комплект; передний соединитель с винтовыми или пружинными клеммами заказывается отдельно.
Часто задаваемые вопросы
Какова точная конфигурация Siemens 6ES7521-7TH00-0AB0?

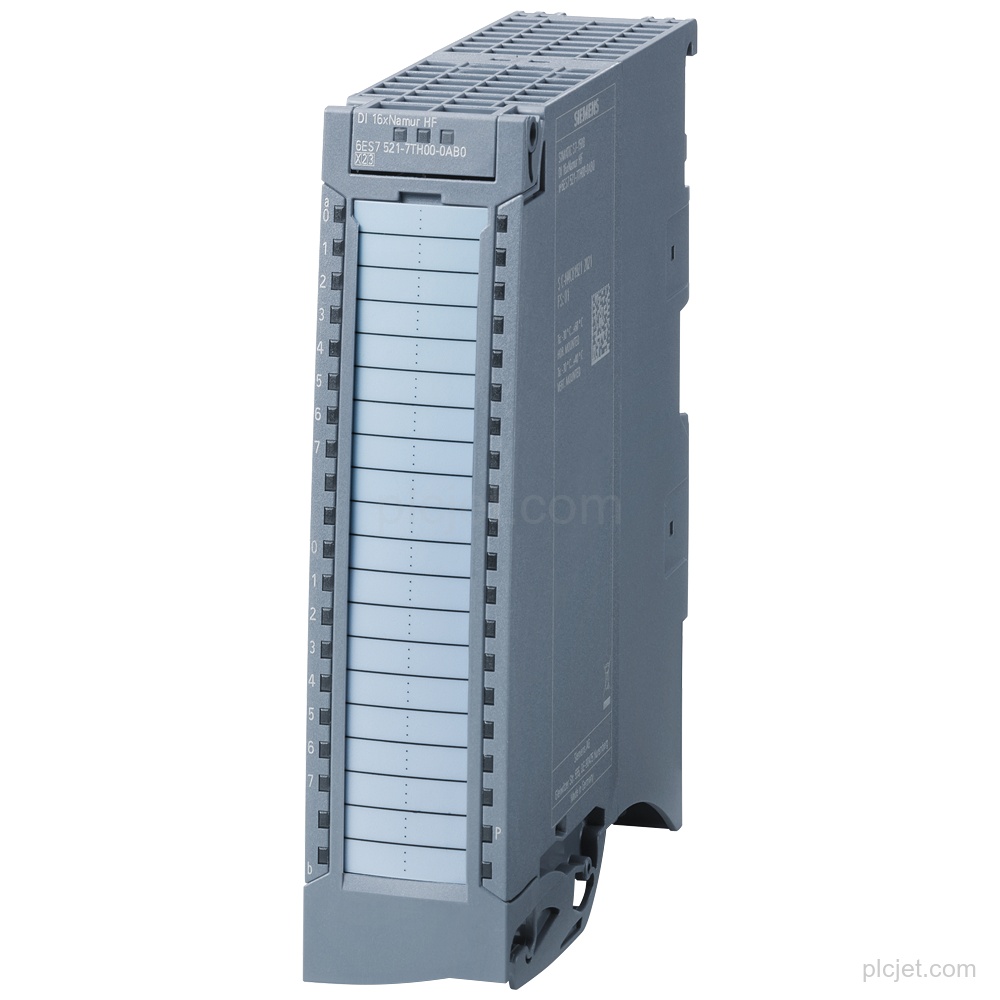

Это модуль цифрового ввода SIMATIC S7-1500 DI 16xNAMUR HF с 16 каналами NAMUR, питанием датчиков 8.2 V, счётом до 20 kHz и разрядностью счёта 32 bit.
Какое напряжение питания требуется этому модулю?
Номинальное питание составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V DC.
Что входит в комплект модуля?
Все необходимые компоненты для экранирования входят в комплект. Передний соединитель с винтовыми или пружинными клеммами заказывается отдельно.
Как включить эту позицию в проектный запрос?
Укажите требуемое количество, место назначения, контекст графика и дополнительные строки BOM для рассмотрения предложения.
