Обзор продукции
Технические характеристики
| Обозначение типа продукта | AI 8xU/I/R/RTD BA |
|---|---|
| Аналоговые входы | 8 |
| Разрешение с выходом за диапазон | 16 bit |
| Рабочий предел погрешности, напряжение/ток/сопротивление | 0.5 % относительно диапазона входа |
| Напряжение общего режима | 4 V |
| Предел разрушения входного напряжения | 12 V непрерывно, 30 V не более 1 s |
| Предел разрушения входного тока | 40 mA |
| Потребляемая мощность от шины объединительной панели | 0.85 W |
| Поддерживаемые подключения | Напряжение; ток по 2-проводной схеме с внешним питанием; ток по 4-проводной схеме; сопротивление по 2-проводной схеме для PTC; сопротивление по 3-проводной схеме, кроме PTC |
| Версия прошивки | V1.0.0 |
| Комплект поставки | Элемент питания, экранный кронштейн и экранная клемма; передний разъём заказывается отдельно |
Ключевые особенности
8 каналов аналогового ввода; 8 каналов доступны для измерения тока, напряжения, сопротивления и термометра сопротивления.
Разрешение 16 bit и рабочий предел погрешности 0.5% для напряжения, тока и сопротивления относительно диапазона входа.
Поддерживаются диапазоны 1 V до 5 V, -1 V до +1 V, -10 V до +10 V, -5 V до +5 V, -50 mV до +50 mV, -500 mV до +500 mV, 0 до 20 mA, -20 mA до +20 mA и 4 mA до 20 mA.
Поддерживаются диагностика, диагностические тревоги, тревоги предельных значений, аппаратные прерывания, диагностика обрыва провода для 1 … 5 V, 4 … 20 mA, R и RTD, а также выход за верхнюю/нижнюю границу диапазона.

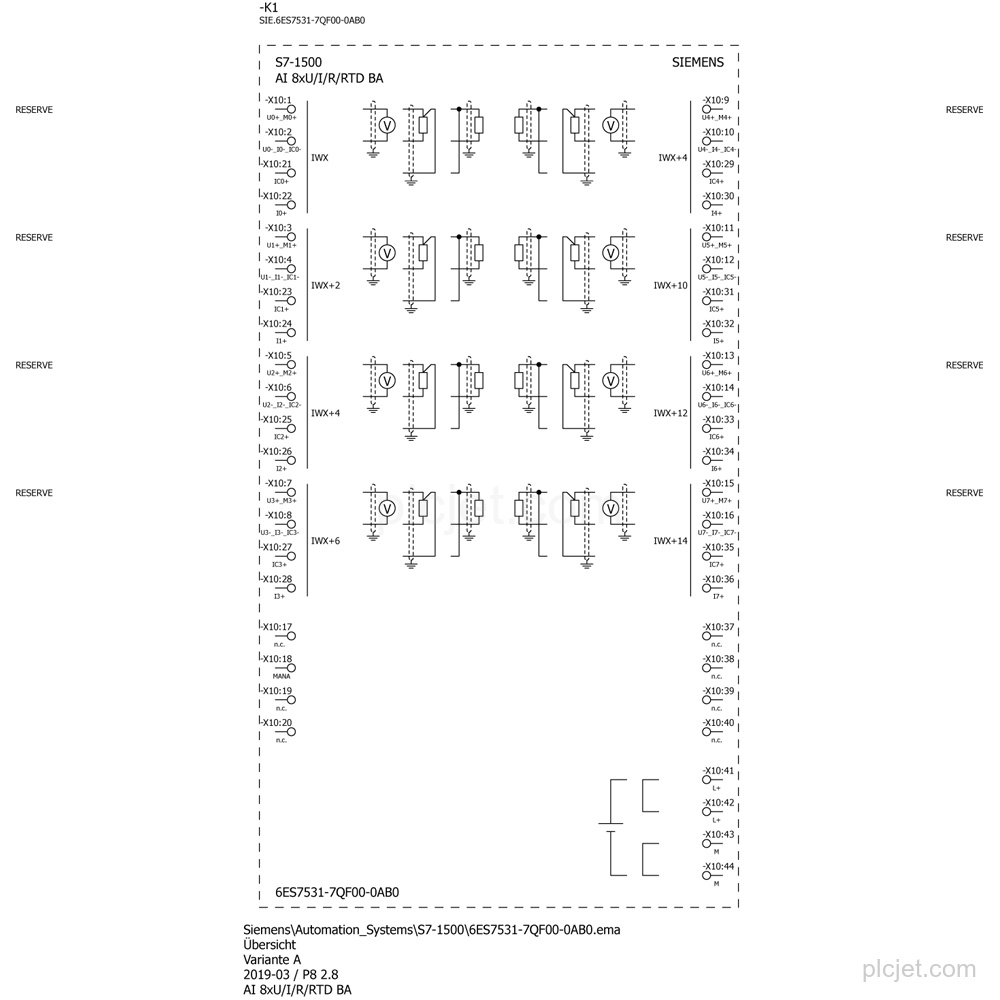

Поддерживаются измерение напряжения, измерение тока по 2-проводной схеме с внешним питанием, измерение тока по 4-проводной схеме, а также измерение сопротивления по 2- или 3-проводной схеме. Измерение сопротивления по 4-проводной схеме не поддерживается.
В комплект поставки входят элемент питания, экранный кронштейн и экранная клемма. Передний разъём с винтовыми клеммами или push-in заказывается отдельно.
Часто задаваемые вопросы
Какова точная позиция Siemens?
Это Siemens 6ES7531-7QF00-0AB0, обозначение типа продукта AI 8xU/I/R/RTD BA.
Сколько аналоговых каналов у модуля?
Модуль имеет 8 аналоговых входных каналов. Он поддерживает измерение тока, напряжения, сопротивления и термометра сопротивления на 8 каналах.
Какие разъёмы входят в комплект?
В комплект поставки входят элемент питания, экранный кронштейн и экранная клемма. Передний разъём с винтовыми клеммами или push-in заказывается отдельно.
Какие подключения сигналов поддерживаются?
Поддерживаются измерение напряжения, измерение тока по 2-проводной схеме с внешним питанием, измерение тока по 4-проводной схеме, измерение сопротивления по 2-проводной схеме только для PTC и по 3-проводной схеме, кроме PTC.
