Обзор продукции
Области применения
Поддерживает ориентированное на безопасность отключение групп нагрузок до SIL2 согласно EN IEC 62061:2021 и Category 2 / PL c согласно EN ISO 13849-1:2015.
Технические характеристики
| Тип изделия | AQ 4xU/I ST |
|---|---|
| Аналоговые выходы | 4 |
| Разрешение | 16 bit |
| Номинальное питание | 24 V DC |
| Допустимый диапазон питания | от 19.2 V DC до 28.8 V DC |
| Диапазоны выходного напряжения | 0 до 10 V; 1 V до 5 V; -10 V до +10 V |
| Диапазоны выходного тока | 0 до 20 mA; -20 mA до +20 mA; 4 mA до 20 mA |
| Импеданс нагрузки выходов напряжения | Не менее 1 kΩ; 0.5 kOhm при 1 до 5 V |
| Импеданс нагрузки выходов тока | Не более 750 Ω |
| Фронтальный соединитель | Винтовые клеммы или push-in, заказывается отдельно |
Ключевые особенности
4 канала аналоговых выходов с диапазонами выходного напряжения и тока.
Разрешение с выходом за диапазон: 16 bit. Предельная рабочая погрешность составляет +/- 0.3% относительно диапазона выхода для напряжения и тока.
Модуль имеет диагностику, диагностический сигнал, контроль напряжения питания, диагностические светодиоды канала и модуля, а также подключаемые подстановочные значения.
Номинальное питание составляет 24 V DC; допустимый диапазон — от 19.2 V DC до 28.8 V DC, предусмотрена защита от переполюсовки.

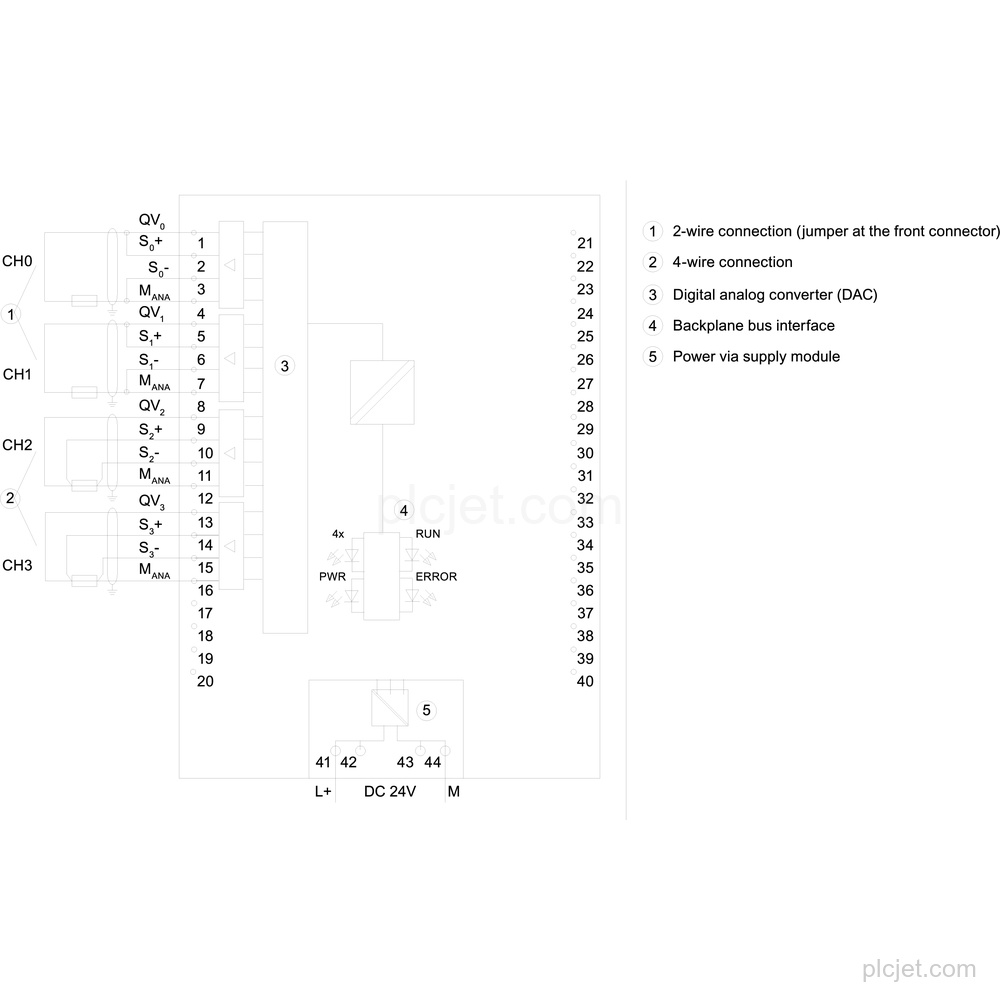

Выходы напряжения поддерживают двухпроводное и четырехпроводное подключение; выходы тока поддерживают двухпроводное подключение. Импеданс нагрузки составляет не менее 1 kΩ для выходов напряжения и не более 750 Ω для выходов тока.
В комплект поставки входят элемент питания, экранирующий кронштейн и экранная клемма. Фронтальный соединитель с винтовыми клеммами или push-in заказывается отдельно.
Часто задаваемые вопросы
Каков точный вариант выхода Siemens 6ES7532-5HD00-0AB0?
Это модуль аналогового вывода SIMATIC S7-1500 AQ 4xU/I ST с 4 каналами.
Какие диапазоны выхода поддерживает этот модуль?
Поддерживаемые диапазоны напряжения: 0 до 10 V, 1 V до 5 V и -10 V до +10 V. Поддерживаемые диапазоны тока: 0 до 20 mA, -20 mA до +20 mA и 4 mA до 20 mA.
Какое напряжение питания требуется модулю?
Номинальное питание составляет 24 V DC, допустимый диапазон — от 19.2 V DC до 28.8 V DC.
Входит ли фронтальный соединитель в комплект?
Фронтальный соединитель не входит; соединитель с винтовыми клеммами или push-in заказывается отдельно. В комплект поставки входят элемент питания, экранирующий кронштейн и экранная клемма.
