Обзор продукции
Технические характеристики
| Обозначение типа | AQ 4xU/I |
|---|---|
| Аналоговые выходы | 4 |
| Диапазоны выходов, напряжение | 0 до 10 V; от 1 V до 5 V; от -10 V до +10 V |
| Диапазоны выходов, ток | 0 до 20 mA; от -20 mA до +20 mA; от 4 mA до 20 mA |
| Номинальное напряжение нагрузки | 24 V DC |
| Допустимый диапазон напряжения нагрузки | от 20.4 V до 28.8 V DC |
| Разрешение | максимум 16 bit, включая знак |
| Время цикла | максимум 1 ms, все каналы |
| Подключение исполнительных устройств | двухпроводное и четырехпроводное, выходы напряжения и тока |
| Степень защиты | IP65/67 |
Ключевые особенности
4 аналоговых выхода с максимальным временем цикла 1 ms для всех каналов.
Напряжение: 0 до 10 V, от 1 V до 5 V и от -10 V до +10 V. Ток: 0 до 20 mA, от -20 mA до +20 mA и от 4 mA до 20 mA.
Номинальное напряжение нагрузки составляет 24 V DC, допустимый диапазон — от 20.4 V до 28.8 V.
Поддерживаются двухпроводное и четырехпроводное подключения для выходов напряжения и тока.
Защита IP65/67, электронная защита от короткого замыкания для каждого модуля и параметризуемые диагностические аварийные сигналы.
Версия прошивки V2.0.x; конфигурирование или интеграция с STEP 7 V14 или выше и STEP 7 V5.5 SP4 Hotfix 7 или выше.
Часто задаваемые вопросы
Каково точное обозначение типа Siemens 6ES7145-5ND00-0BA0?

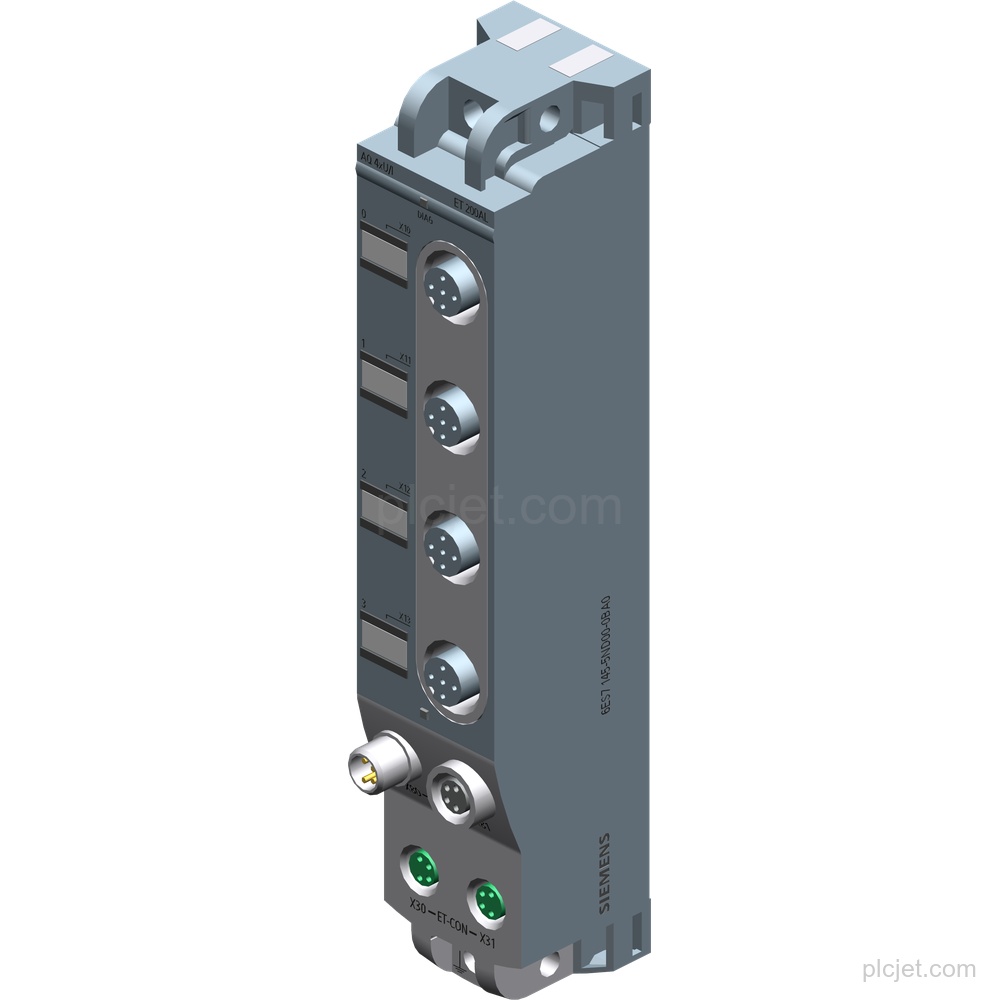

Обозначение типа — AQ 4xU/I; модуль относится к SIMATIC ET 200AL.
Какие диапазоны аналоговых выходов поддерживает этот модуль?
Диапазоны напряжения: 0 до 10 V, от 1 V до 5 V и от -10 V до +10 V. Диапазоны тока: 0 до 20 mA, от -20 mA до +20 mA и от 4 mA до 20 mA.
Какое напряжение нагрузки требуется модулю?
Номинальное напряжение нагрузки составляет 24 V DC, допустимый диапазон — от 20.4 V до 28.8 V DC.
Какие типы подключения исполнительных устройств поддерживаются?
Поддерживаются двухпроводное и четырехпроводное подключения для выходов напряжения и тока.
Какие данные проекта нужно предоставить для запроса предложения?
Укажите требуемое количество, назначение, сведения о графике и дополнительные позиции BOM для проверки.
