Обзор продукции
Технические характеристики
| Обозначение типа изделия | IM 154-4 PN HF |
|---|---|
| Интерфейс/тип шины | PROFINET IO |
| Максимальная скорость передачи | 100 Mbit/s |
| Номинальное напряжение питания (DC) | 24 V |
| Номинальное напряжение нагрузки 2L+ (DC) | 24 V |
| Объём адресации, входы | 256 byte |
| Объём адресации, выходы | 256 byte |
| Протоколы | PROFINET IO, PROFIsafe, SNMP, ping, ARP и MRP |
| Температура окружающей среды при эксплуатации | от -25 °C до 55 °C |
| Жизненный цикл изделия | Активный продукт |
Ключевые особенности
Интерфейс/тип шины: PROFINET IO; максимальная скорость передачи: 100 Mbit/s.
Объём адресации: входы 256 byte и выходы 256 byte.
Номинальное напряжение питания (DC): 24 V; номинальное напряжение нагрузки 2L+ (DC): 24 V.

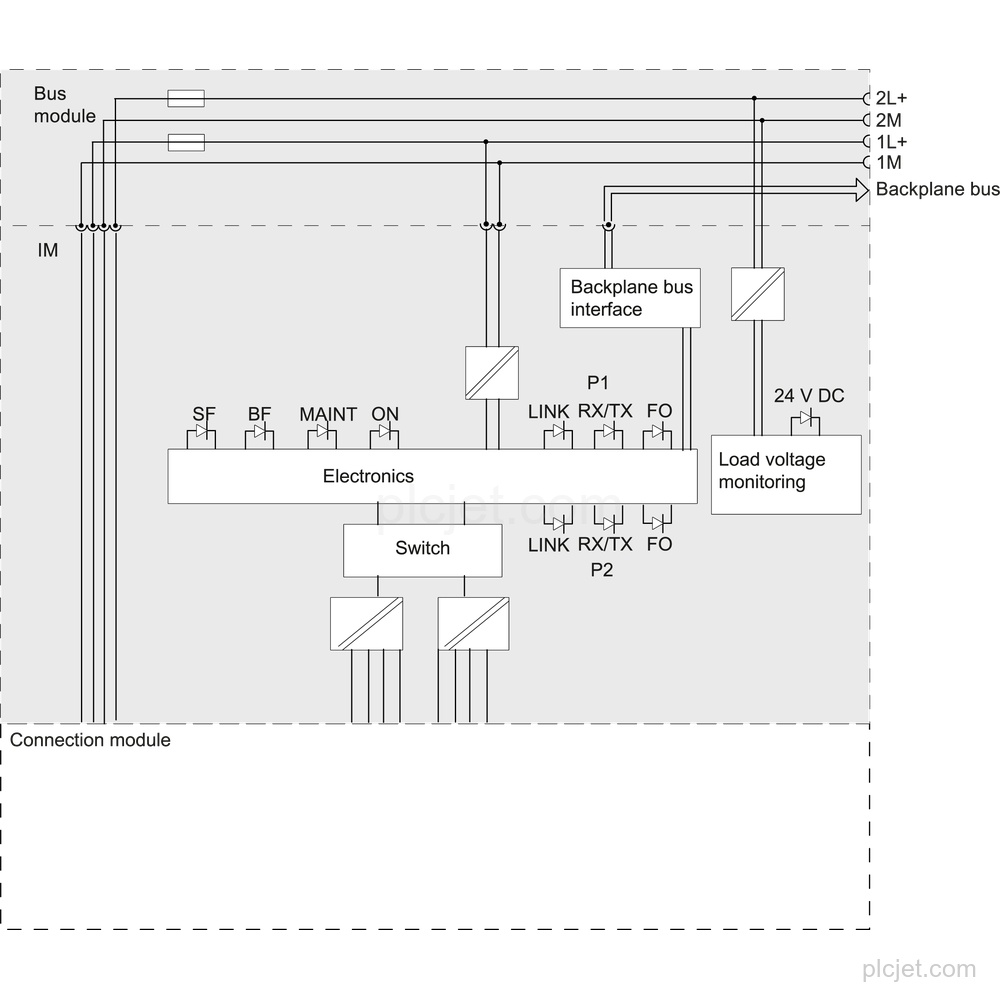

Модуль имеет встроенный коммутатор, автосогласование M12, диагностический сигнал и аппаратное прерывание, а также светодиоды MAINT, LINK, RX/TX, BF, SF и контроля питания.
Поддерживает PROFINET IO, PROFIsafe, SNMP, ping, ARP и MRP; PROFIBUS и EtherNet/IP не поддерживаются.

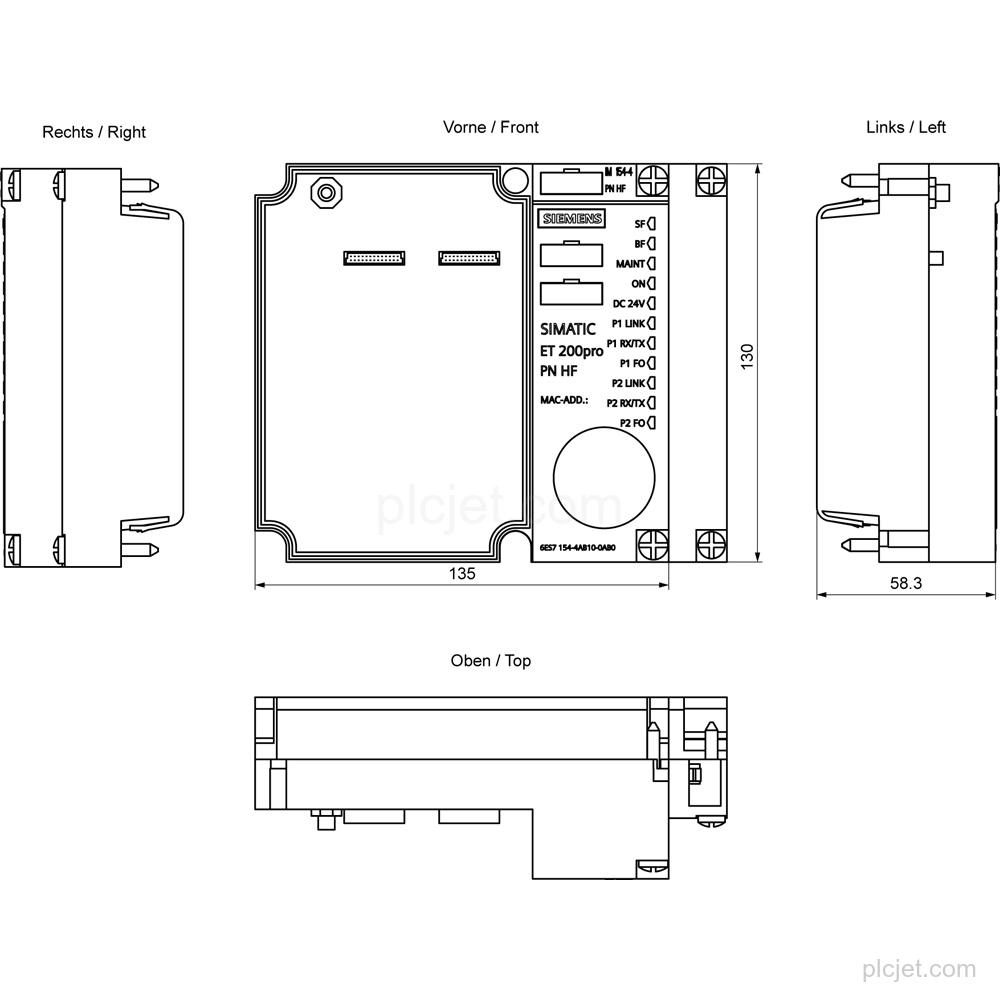

Обозначение типа изделия: IM 154-4 PN HF. Размеры: ширина 135 mm, высота 130 mm и глубина 60 mm; масса, приблизительно: 490 g.
Часто задаваемые вопросы
Какой именно компонент имеет номер 6ES7154-4AB10-0AB0?
Это интерфейсный модуль SIMATIC DP PROFINET IM 154-4 PN HF для ET 200 PRO со встроенным коммутатором.
Какое напряжение питания использует этот модуль?
Номинальное напряжение питания составляет 24 V DC, а номинальное напряжение нагрузки 2L+ — 24 V DC.
Каков доступный объём адресации?
Модуль имеет объём адресации входов 256 byte и объём адресации выходов 256 byte.
Какие протоколы и интерфейсы поддерживаются?
Поддерживаются PROFINET IO, PROFIsafe, SNMP, ping, ARP и MRP. PROFIBUS и EtherNet/IP не поддерживаются.
Что указать в проектном запросе на предложение?
Укажите требуемое количество, место назначения, контекст графика и дополнительные строки BOM для этой точной позиции.
