Обзор продукции
Технические характеристики
| Цифровые входы | 8; параметризуемые |
|---|---|
| Номинальное входное напряжение | 24 V DC |
| Входное напряжение сигнала "0" | от -30 до +5 V |
| Входное напряжение сигнала "1" | от +11 до +30 V |
| Интерфейсы PROFINET | 1; полный дуплекс 100 Mbit/s |
| Порты M12 | 2; 4-контактные, с кодировкой D |
| Поддерживаемые протоколы | PROFINET IO, EtherNet/IP, Modbus TCP |
| Выходы питания энкодера | 8; макс. 100 mA на выход |
| Задержка входа | 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms |
| Версия прошивки | V5.1.x |
| Степень защиты | IP65/67/69K |
| Жизненный цикл продукта | Активный продукт |
Ключевые особенности
Устройство имеет 8 параметризуемых цифровых входов с характеристикой входа типа 3 согласно IEC 61131.
Номинальное входное напряжение составляет 24 V DC; допустимый диапазон для сигнала "0" — от -30 до +5 V, а для сигнала "1" — от +11 до +30 V.
Устройство имеет 1 интерфейс PROFINET с полным дуплексом 100 Mbit/s, встроенный коммутатор и 2 порта M12, 4-контактные, с кодировкой D.
Поддерживаются протоколы PROFINET IO, EtherNet/IP и Modbus TCP. PROFIsafe не поддерживается.
Диагностика каналов включает обнаружение обрыва провода на входе и короткого замыкания питания энкодера. Степень защиты — IP65/67/69K.
Часто задаваемые вопросы
Какова точная конфигурация 6ES7141-6BG00-0BB0?

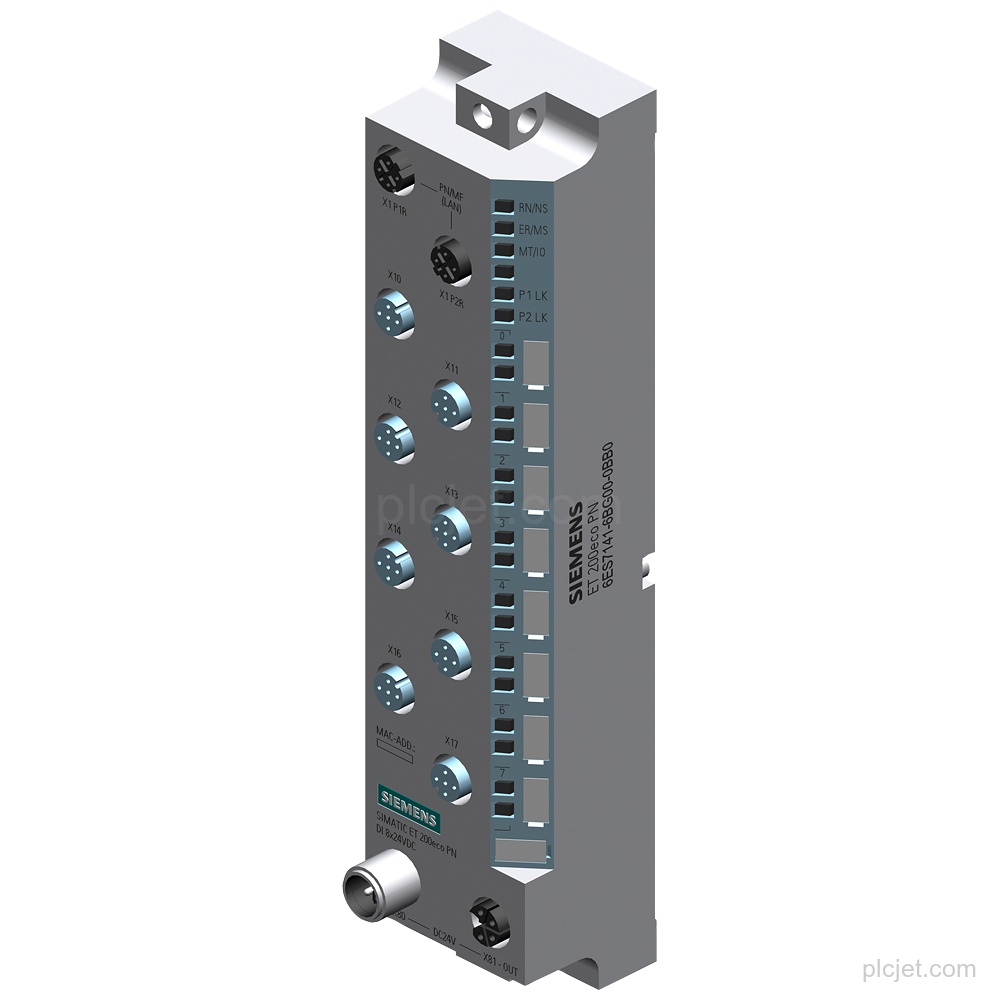

Это устройство SIMATIC ET 200eco PN с DI 8x 24 V DC, M12-L, 8x M12, одиночным и двойным назначением, а также входом типа 3 согласно IEC 61131.
Какие протоколы связи поддерживает это устройство?
Оно поддерживает PROFINET IO, EtherNet/IP и Modbus TCP. PROFIsafe не поддерживается.
Какие интерфейсы и разъемы указаны в спецификации?
Устройство имеет 1 интерфейс PROFINET, встроенный коммутатор и 2 порта M12, 4-контактные, с кодировкой D.
Какая диагностика доступна?
Диагностика каналов поддерживает обнаружение обрыва провода на входе и короткого замыкания питания энкодера. Диагностические, сервисные и аппаратные прерывания являются параметризуемыми.
