Обзор продукции
Области применения

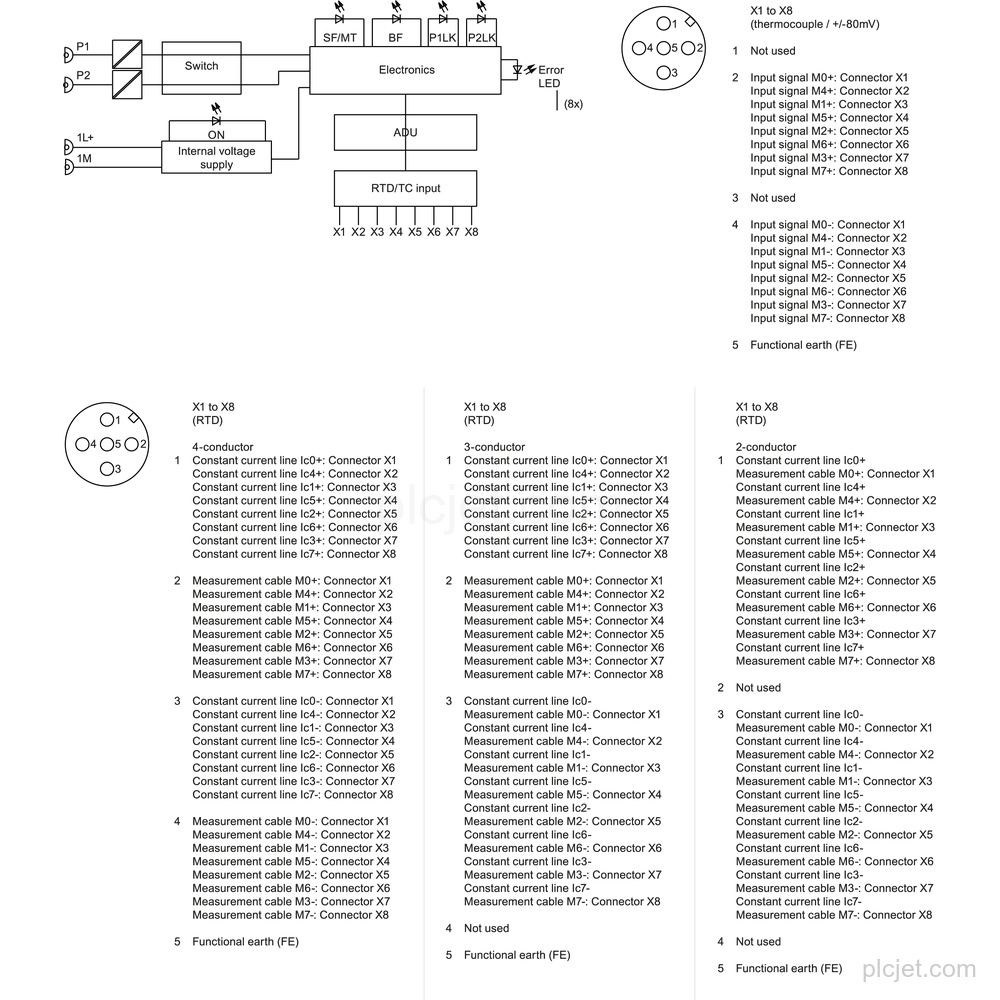

Поддерживает измерение сопротивления, термометров сопротивления и термопар через 8 аналоговых входов.
Поддерживает протокол для PROFINET IO и предоставляет диагностическую информацию для подключённой позиции.
Технические характеристики
| Тип изделия | Запасная часть SIMATIC DP, ET 200eco PN, 8 AI RTD/TC |
|---|---|
| Аналоговые входы | 8 |
| Номинальное напряжение питания | 24 V DC |
| Подключения M12 | 8x M12 |
| Номинальный диапазон входного напряжения | -80 mV до +80 mV |
| Типы термопар | Тип E, тип J, тип K, тип N |
| Типы термометров сопротивления | Ni 100, Ni 1000, Ni 120, Ni 200, Ni 500, Pt 100, Pt 1000, Pt 200, Pt 500 |
| Интерфейсы PROFINET | 1 |
| Максимальная скорость передачи | 100 Mbit/s |
| Степень защиты | IP65/67 |
| Жизненный цикл изделия | Продукт снят с производства |
Ключевые особенности
Имеет 8 аналоговых входов для измерения сопротивления, термометров сопротивления и термопар.
Поддерживает термопары типа E, типа J, типа K и типа N, а также термометры сопротивления Ni 100, Ni 1000, Ni 120, Ni 200, Ni 500, Pt 100, Pt 1000, Pt 200 и Pt 500.
Имеет 1 интерфейс PROFINET со встроенным коммутатором и процедурой передачи 100BASE-TX.

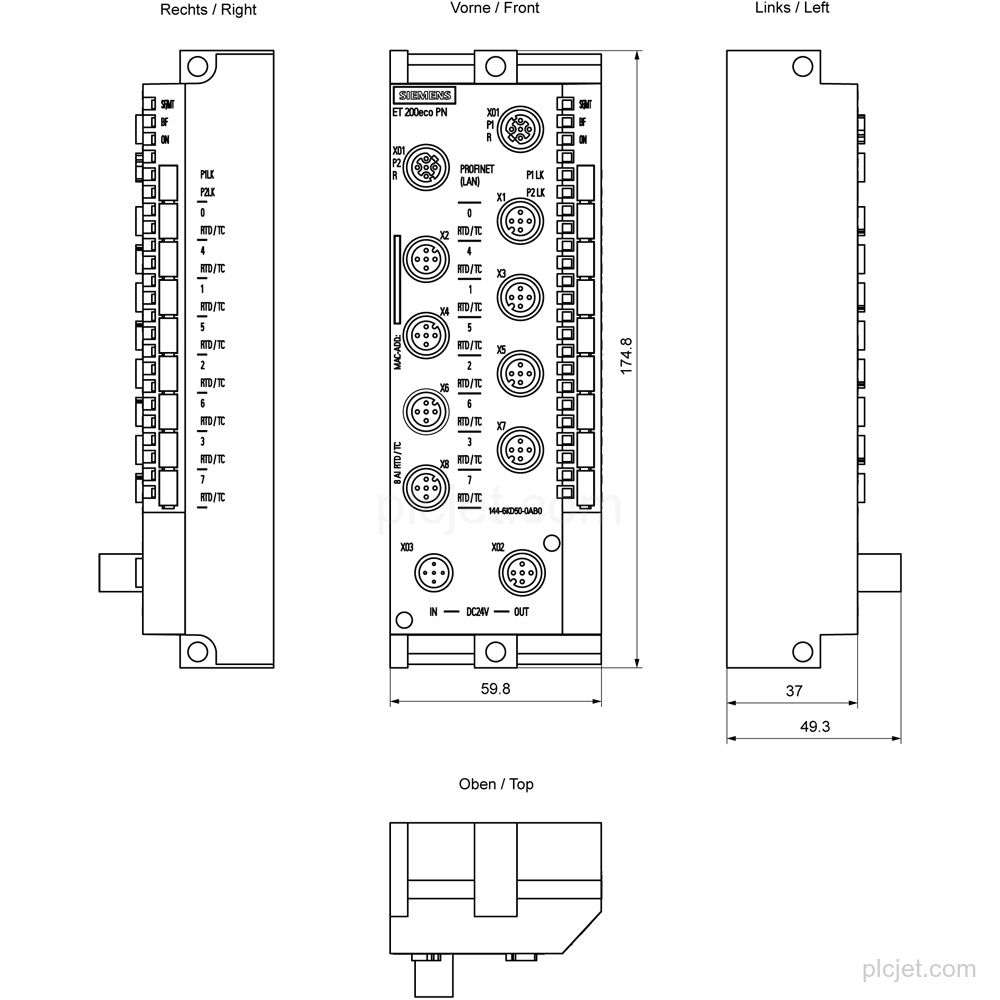

Имеет подключения 8x M12 и степень защиты IP65/67.
Использует номинальное напряжение питания 24 V DC и предоставляет диагностическую информацию, диагностический сигнал и контроль напряжения питания.
Часто задаваемые вопросы
Какова точная позиция изделия?
Это Siemens 6ES7144-6KD50-0AB0, запасная часть SIMATIC DP ET 200eco PN с 8 аналоговыми входами RTD/TC.
Какое напряжение питания используется?
Номинальное напряжение питания составляет 24 V DC; требуется источник питания согласно NEC Class 2.
Какие измерительные входы поддерживаются?
Поддерживаются измерение сопротивления, термометров сопротивления и термопар, включая термопары типа E, типа J, типа K и типа N.
Какие подключения и защита предусмотрены?
Предусмотрены подключения 8x M12 и степень защиты IP65/67.
Что указать для проектного предложения?
Укажите требуемое количество, место назначения, сведения о графике и дополнительные позиции BOM.
