Обзор продукции
Технические характеристики
| Тип изделия | PN/M-Bus LINK |
|---|---|
| Напряжение питания | 24 V DC номинальное; допустимый диапазон от 20.4 V до 28.8 V |
| Емкость устройств M-Bus | Максимум 40 устройств |
| Скорость передачи M-Bus | от 300 bit/s до 9 600 bit/s |
| Порты PROFINET | 2 порта Ethernet RJ45; встроенный коммутатор |
| Скорость передачи PROFINET | Максимум 100 Mbit/s |

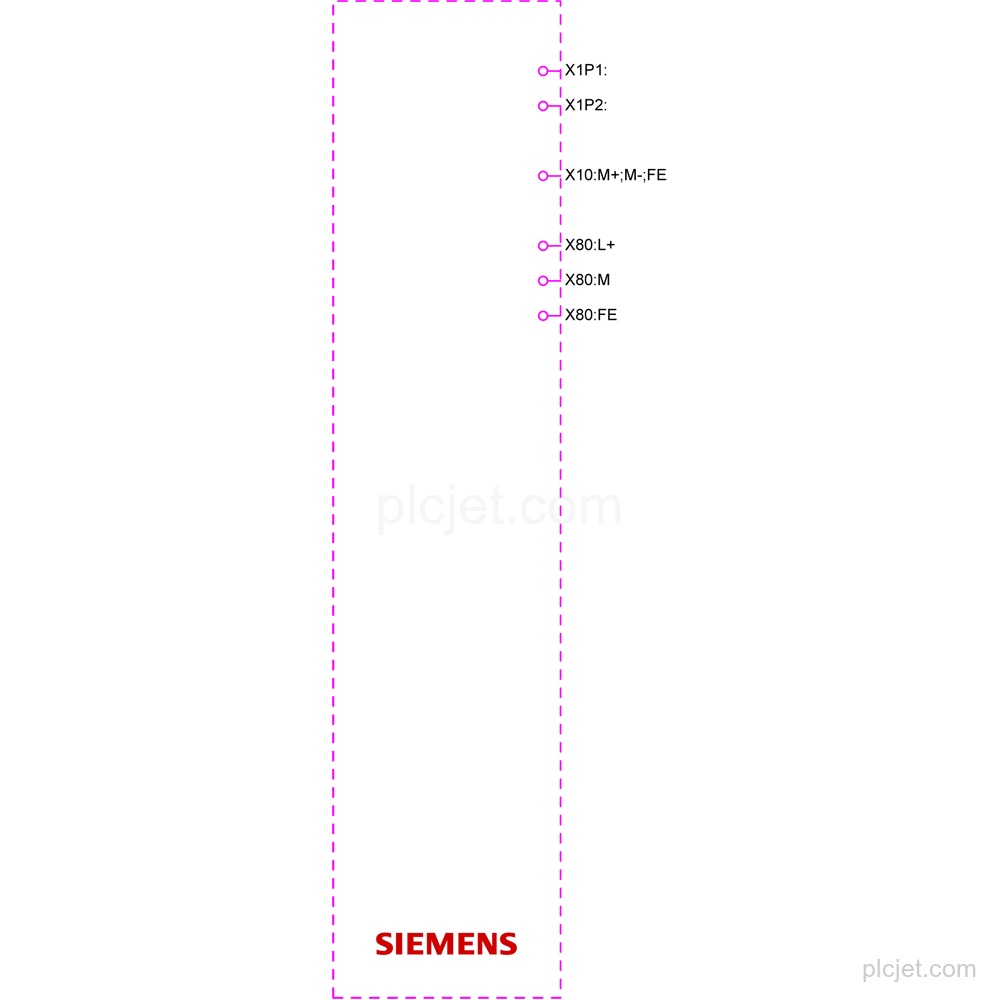

| Подключение M-Bus | 3-проводная винтовая клемма; 1 порт |

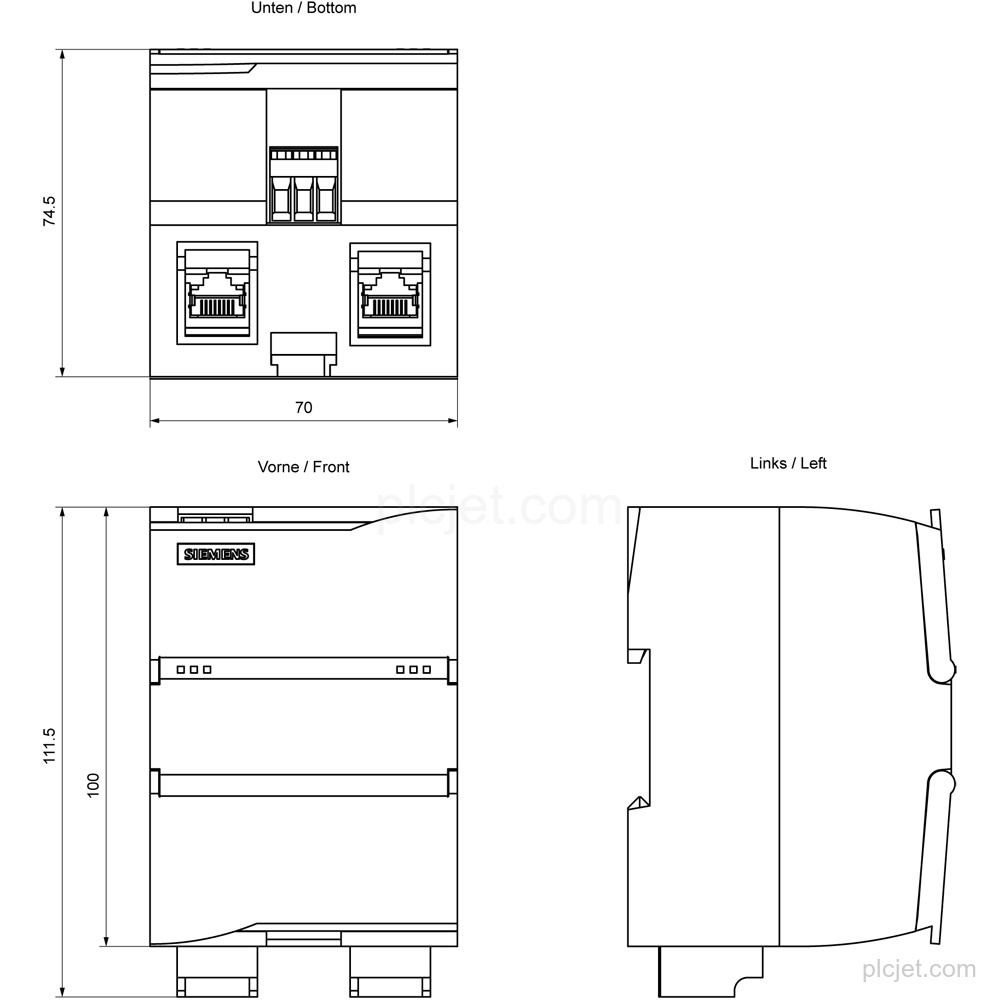

| Монтаж | DIN-рейка, настенный и вертикальный монтаж |
| Защита | IP20 |
Ключевые особенности
Обозначение типа изделия: PN/M-Bus LINK. Модуль поддерживает интерфейсы устройства PROFINET IO и мастера M-Bus.
M-Bus поддерживает максимум 40 устройств со скоростью передачи от 300 bit/s до 9 600 bit/s.
Питание DC с номинальным значением 24 V и допустимым диапазоном от 20.4 V до 28.8 V. Предусмотрена защита от переполюсовки, перенапряжения и короткого замыкания.
Модуль имеет 2 порта Ethernet RJ45, 2 соединения FC (FastConnect) и встроенный коммутатор. Максимальная скорость передачи: 100 Mbit/s.
Варианты монтажа: DIN-рейка, настенный и вертикальный монтаж. Поддерживаются монтаж на рейку и установка в шкафу управления. Степень защиты IP: IP20.
Настраивается и интегрируется с STEP 7 TIA Portal начиная с STEP 7 V15 или выше. Версия прошивки: V1.0.0; обновление прошивки возможно: Да.
Часто задаваемые вопросы
Каков точный тип изделия Siemens 6BK1622-0AA00-0AA0?
Это модуль сопряжения SIMATIC PN/M-Bus LINK для связи PROFINET с M-Bus Fieldbus и M-Bus Master.
Сколько устройств M-Bus поддерживает эта конфигурация?
Она поддерживает максимум 40 устройств M-Bus.
Какое напряжение питания требуется модулю?
Модулю требуется питание DC с номинальным значением 24 V и допустимым диапазоном от 20.4 V до 28.8 V.
Какие варианты монтажа поддерживаются?
Поддерживаются монтаж на DIN-рейку, настенный и вертикальный монтаж, а также установка в шкафу управления.
Можно ли включить эту позицию в проектное предложение вместе с другими строками BOM?
Да. Отправьте требуемое количество, пункт назначения, сведения о графике и дополнительные строки BOM для рассмотрения предложения.
