Обзор продукции
Области применения
Поддерживает счёт с 1 входом счётчика и 32 bit данными счётчика.
Поддерживает измерение частоты до 100 kHz и измерение скорости до 25 000 1/min.
Поддерживает измерение длительности цикла от 10 μs до 120 s.
Технические характеристики
| Тип изделия | Электронный модуль SIMATIC DP для ET 200S |
|---|---|
| Напряжение питания | Номинальное 24 V DC; допустимый диапазон от 20.4 V до 28.8 V |
| Цифровые входы | 1; управление затвором, синхронизация и функция фиксации |
| Цифровые выходы | 1; управляет цифровым входом |
| Диапазон измерения | Частота: от 0.1 Hz до 100 kHz; длительность цикла: от 10 μs до 120 s; скорость: от 1 1/min до 25 000 1/min |
| Подключение энкодера | До 1; инкрементальный энкодер (асимметричный), 24 V инициатор или 2-проводной датчик |
| Вход счётчика | 1; 32 bit |
| Выходной ток | От 5 mA до 2 000 mA при 0 до 40 °C; от 5 mA до 500 mA при 0 до 60 °C; 1 000 mA при 50 °C |
| Диагностика | Функция диагностики и светодиоды групповой ошибки SF, цифрового входа, цифрового выхода, прямого и обратного счёта |
| Жизненный цикл | Продукт снят с производства |
Ключевые особенности
Поддерживает счёт, измерение частоты от 0.1 Hz до 100 kHz, измерение длительности цикла от 10 μs до 120 s и измерение скорости от 1 1/min до 25 000 1/min.
Имеет 1 цифровой вход и 1 цифровой выход. Цифровой вход поддерживает управление затвором, синхронизацию и функцию фиксации.
Подключается до 1 энкодера, включая инкрементальный энкодер (асимметричный), 24 V инициатор или 2-проводной датчик.
Номинальное напряжение нагрузки составляет 24 V DC, допустимый диапазон — от 20.4 V до 28.8 V; предусмотрены защита от переполюсовки и защита питания энкодера от короткого замыкания.
Выходной ток для сигнала "1" составляет от 5 mA до 2 000 mA при 0 до 40 °C и от 5 mA до 500 mA при 0 до 60 °C; при 50 °C доступно 1 000 mA.

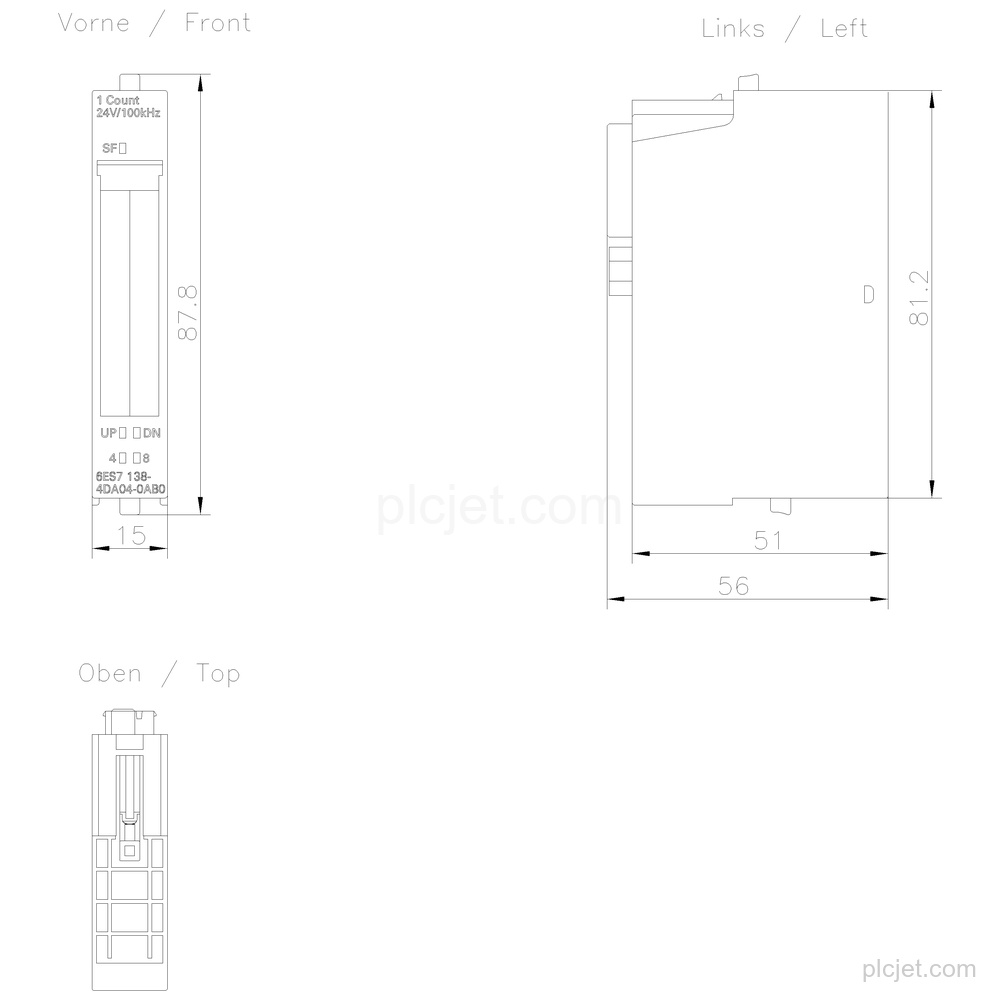

Монтажная ширина составляет 15 mm, размеры — 15 mm × 81 mm × 52 mm; диагностика включает групповую ошибку SF и светодиоды состояния цифрового входа, цифрового выхода, прямого и обратного счёта.
Часто задаваемые вопросы
Какое точное изделие обозначает 6ES7138-4DA04-0AB0?
Это электронный модуль SIMATIC DP для ET 200S с 1 цифровым входом, 1 цифровым выходом, функциями счёта и измерения.
Какое напряжение питания у этого модуля?
Номинальное напряжение нагрузки составляет 24 V DC, допустимый диапазон — от 20.4 V до 28.8 V.
Сколько энкодеров можно подключить?
Можно подключить до 1 энкодера, включая инкрементальный энкодер (асимметричный), 24 V инициатор или 2-проводной датчик.
Каковы размеры и монтажная ширина модуля?
Монтажная ширина составляет 15 mm. Размеры — 15 mm × 81 mm × 52 mm.
Можно ли включить эту позицию в запрос на проектное коммерческое предложение?
Да. Отправьте требуемое количество, пункт назначения, сведения о графике и дополнительные позиции BOM для обработки запроса.
