Обзор продукции
Области применения
Источник поддерживает высокоскоростной счет с 3 счетчиками и максимальной частотой счета 30 kHz.
Источник поддерживает измерение частоты с 3 частотомерами до 30 kHz.
Источник поддерживает встроенный ПИД-контроллер.
Технические характеристики
| Тип продукта | CPU 313C-2 PtP |
|---|---|
| Цифровые входы | 16 |
| Цифровые выходы | 16 |
| Высокоскоростные счетчики | 3; максимальная частота счета 30 kHz |
| Напряжение питания | 24 V DC номинальное; допустимый диапазон от 19.2 V до 28.8 V |
| Рабочая память | 128 kbyte; не расширяется |
| Загрузочная память | Подключаемая MMC; максимум 8 Mbyte |
| Интерфейсы | 1 MPI; 1 встроенный интерфейс RS 422/485 |
| Скорость передачи, MPI | Максимум 187.5 kbit/s |
| Температура окружающей среды при эксплуатации | от 0 °C до 60 °C |
| Жизненный цикл продукта | Продукт снят с производства |
Ключевые особенности
CPU имеет 16 цифровых входов, 16 цифровых выходов и 3 высокоскоростных счетчика с максимальной частотой счета 30 kHz.
Встроенный источник питания имеет номинальное значение 24 V DC и допустимый диапазон от 19.2 V до 28.8 V. Рабочая память составляет 128 kbyte и не расширяется; поддерживается подключаемая загрузочная память MMC до 8 Mbyte.
CPU имеет 1 интерфейс MPI и встроенный интерфейс RS 422/485. Встроенные драйверы протоколов включают 3964 (R) и ASCII; RK 512 не поддерживается.
Программирование поддерживается с STEP 7 V5.5 + SP1 или выше либо STEP 7 V5.3 + SP2 или выше с HSP 203. Поддерживаются LAD, FBD, STL, SCL, CFC, GRAPH и HiGraph®.

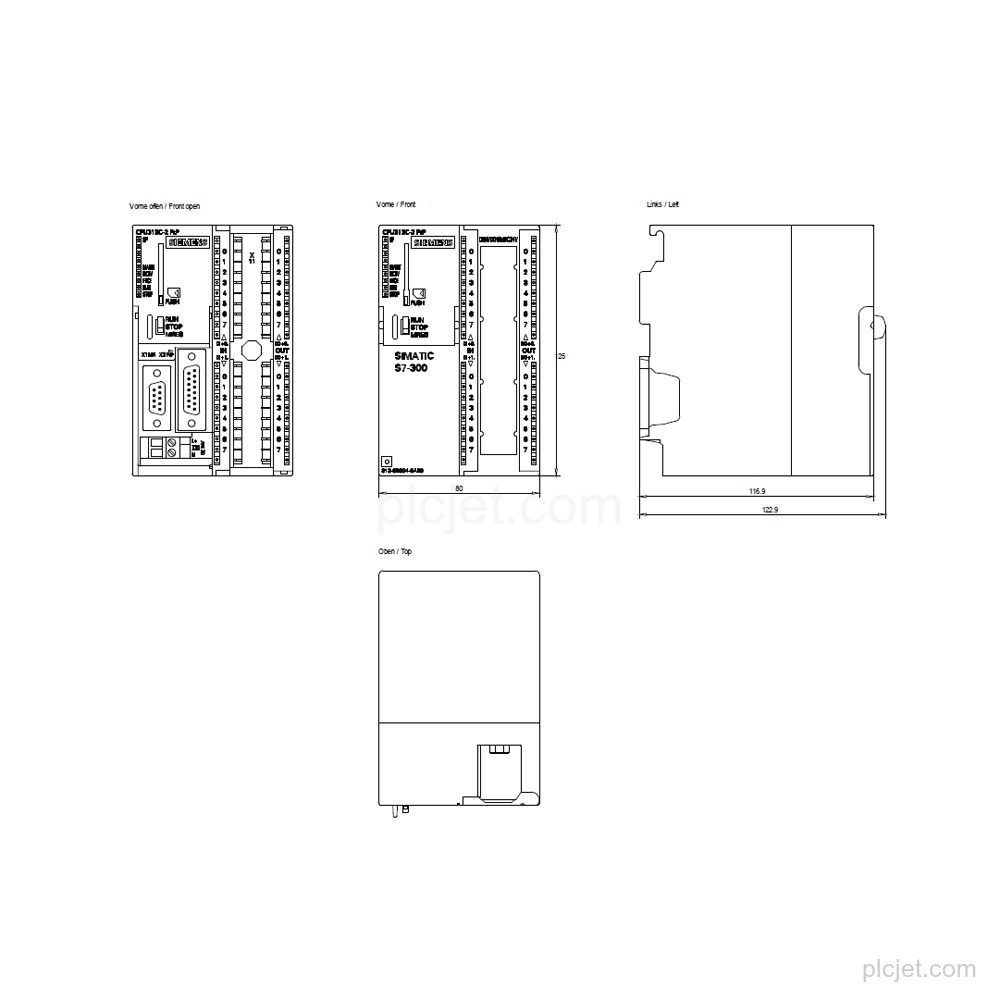

CPU имеет ширину 80 mm, высоту 125 mm и глубину 130 mm; приблизительная масса составляет 500 g.
CPU не имеет интерфейсов PROFINET, PROFIBUS DP master или device, а также аналоговых входов и выходов.
Часто задаваемые вопросы
Каков точный вариант CPU?

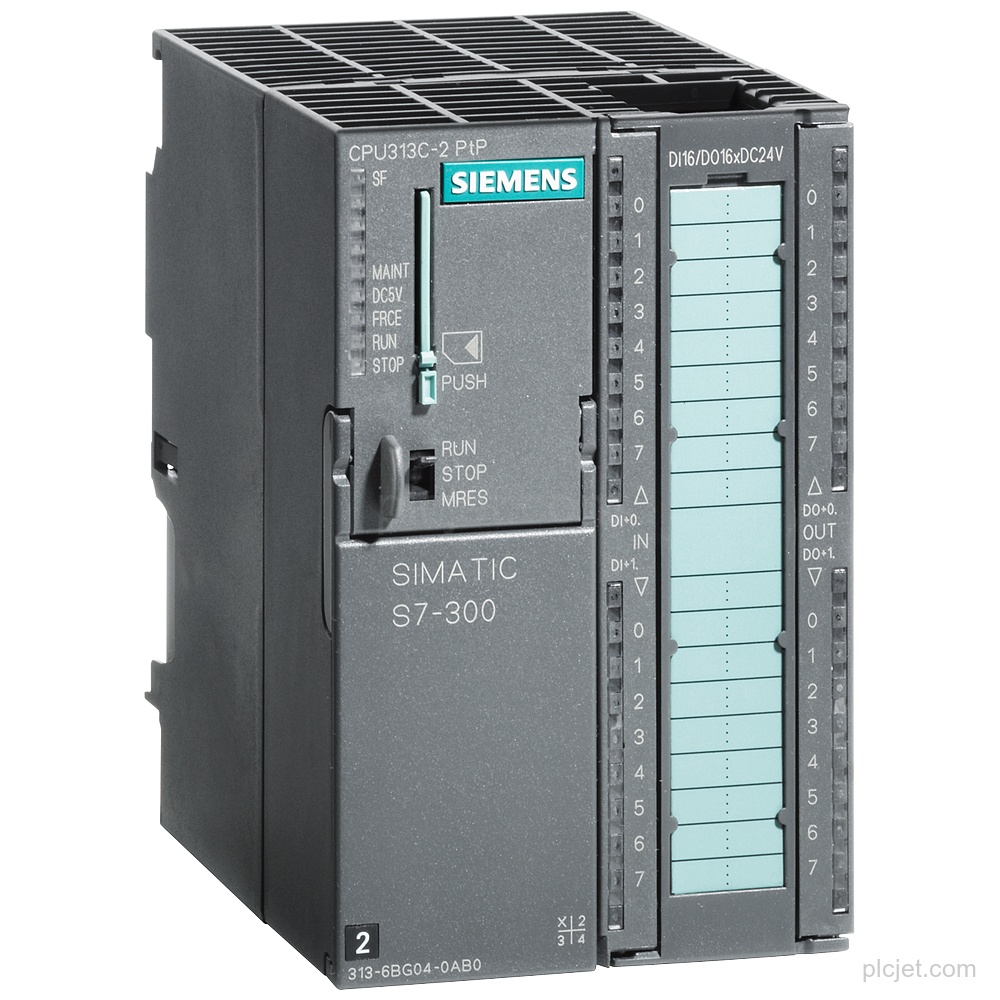

Точный продукт — Siemens 6ES7313-6BG04-0AB0, обозначение типа продукта CPU 313C-2 PtP.
Какова конфигурация I/O и высокоскоростного счета?
Он имеет 16 цифровых входов, 16 цифровых выходов и 3 высокоскоростных счетчика с максимальной частотой счета 30 kHz.
Какие интерфейсы входят в состав?
Он имеет 1 интерфейс MPI и 1 встроенный интерфейс RS 422/485. Количество интерфейсов PROFINET равно 0.
Какую конфигурацию памяти следует сохранить в запросе предложения?
Рабочая память составляет 128 kbyte и не расширяется. Подключаемая загрузочная память MMC поддерживается до 8 Mbyte, а Micro Memory Card требуется.
Какие проектные данные нужно указать в запросе предложения?
Укажите требуемое количество, пункт назначения, контекст графика и дополнительные позиции BOM.
