Обзор продукции
Области применения
Встроенные счётчики поддерживают измерение частоты до 30 kHz.
Встроенные импульсные выходы поддерживают широтно-импульсную модуляцию до 2.5 kHz.
Встроенные функциональные блоки поддерживают PID-контроллер.
Технические характеристики
| Изделие | 6ES7313-6CG04-0AB0; CPU 313C-2 DP |
|---|---|
| Цифровые I/O | 16 цифровых входов; 16 цифровых выходов |
| Счётчики | 3; максимальная частота счёта 30 kHz |
| Интерфейсы | MPI и PROFIBUS DP; максимальная скорость передачи 12 Mbit/s |
| Напряжение питания | Номинальное значение: 24 V DC; допустимый диапазон: от 19.2 V до 28.8 V DC |
| Рабочая память | 128 kbyte; не расширяется |
| Загрузочная память | Съёмная MMC; максимум 8 Mbyte |
| Импульсные выходы | 3; широтно-импульсная модуляция до 2.5 kHz |
| Пакет программирования | STEP 7 V5.5 + SP1 или выше либо STEP 7 V5.3 + SP2 или выше с HSP 203 |
| Монтаж | Горизонтальный: 16 при температуре до 40 °C; вертикальный: 8 при температуре до 40 °C |
| Жизненный цикл | Продукт снят с производства |
Ключевые особенности
16 цифровых входов, 16 цифровых выходов и 3 счётчика с максимальной частотой счёта 30 kHz.
Встроены интерфейсы MPI и PROFIBUS DP; интерфейс PROFIBUS DP поддерживает работу в режиме master и устройства со скоростью до 12 Mbit/s.
Номинальное напряжение питания: 24 V DC. Встроенная рабочая память: 128 kbyte; расширение: нет. Требуется съёмная MMC.
Встроены PID-контроллер, измерение частоты и 3 импульсных выхода с широтно-импульсной модуляцией до 2.5 kHz.

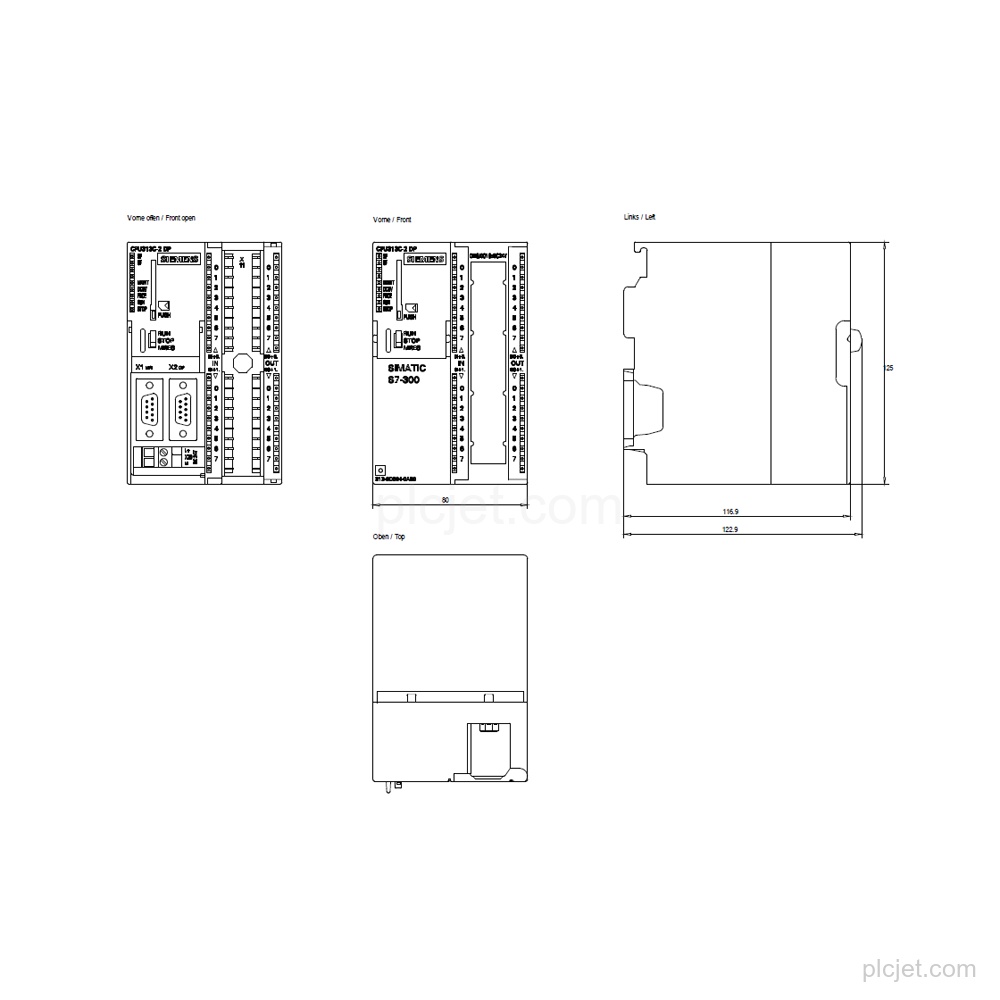

Горизонтальный монтаж: 16 при температуре до 40 °C или 8 при температуре до 60 °C. Вертикальный монтаж: 8 при температуре до 40 °C. Размеры: 80 mm × 125 mm × 130 mm.
Продукт снят с производства. Конфигурирование выполняется в STEP 7 V5.5 + SP1 или выше либо в STEP 7 V5.3 + SP2 или выше с HSP 203.
Часто задаваемые вопросы
Какова точная позиция Siemens?

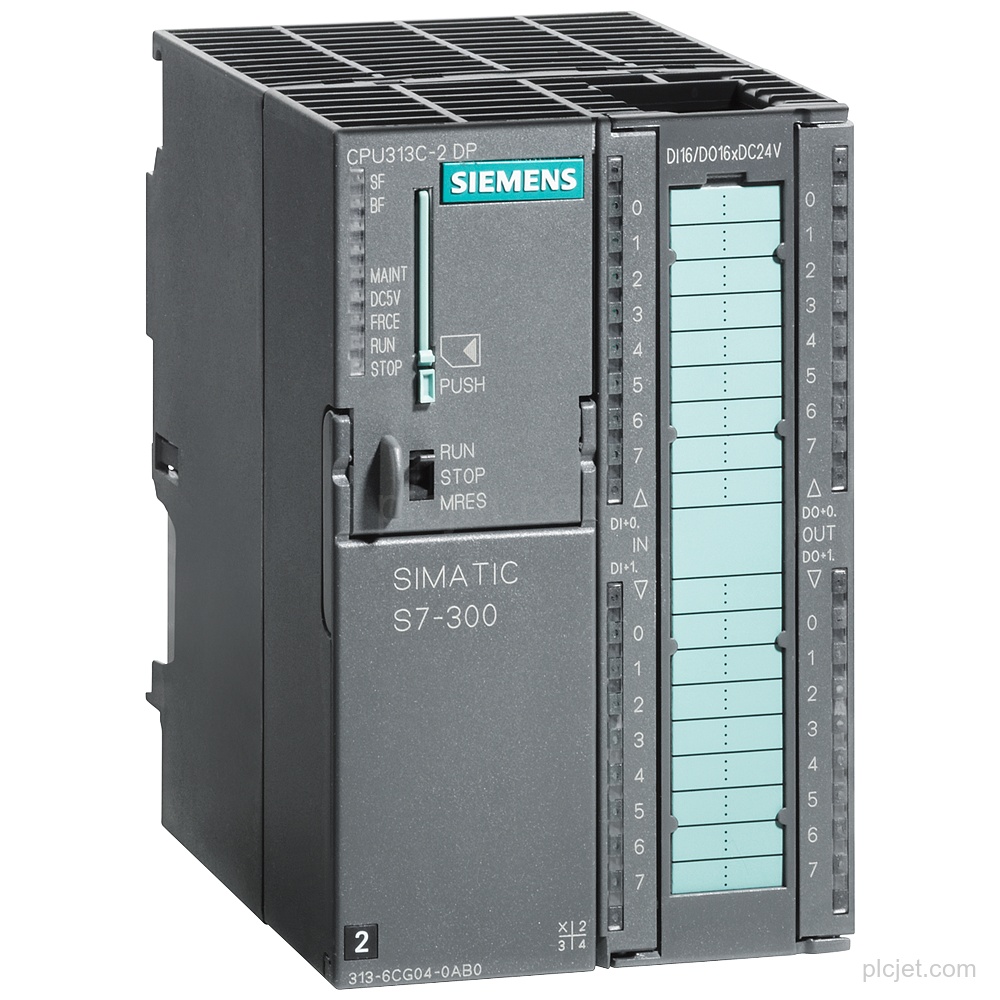

Это 6ES7313-6CG04-0AB0, компактный контроллер SIMATIC S7-300 CPU 313C-2 DP с MPI.
Сколько цифровых входов и выходов он имеет?
Он имеет 16 цифровых входов и 16 цифровых выходов.
Какие интерфейсы встроены?
Встроены MPI и PROFIBUS DP. Интерфейс PROFIBUS DP поддерживает работу в режиме master и устройства.
Какова конфигурация памяти и хранения?
Изделие имеет встроенную рабочую память 128 kbyte, которая не расширяется. Требуется съёмная Micro Memory Card объёмом максимум 8 Mbyte.
Какие данные проекта следует указать в запросе предложения?
Укажите требуемое количество, место поставки, контекст графика и дополнительные строки BOM.
