Обзор продукции
Области применения
CPU поддерживает программирование с использованием LAD, FBD, STL, SCL, CFC, GRAPH и HiGraph®.
CPU поддерживает управляемое позиционирование и встроенные функциональные блоки PID-регулятора.
CPU предоставляет диагностический буфер максимум на 500 записей и поддерживает сообщения технологической диагностики.
Технические характеристики

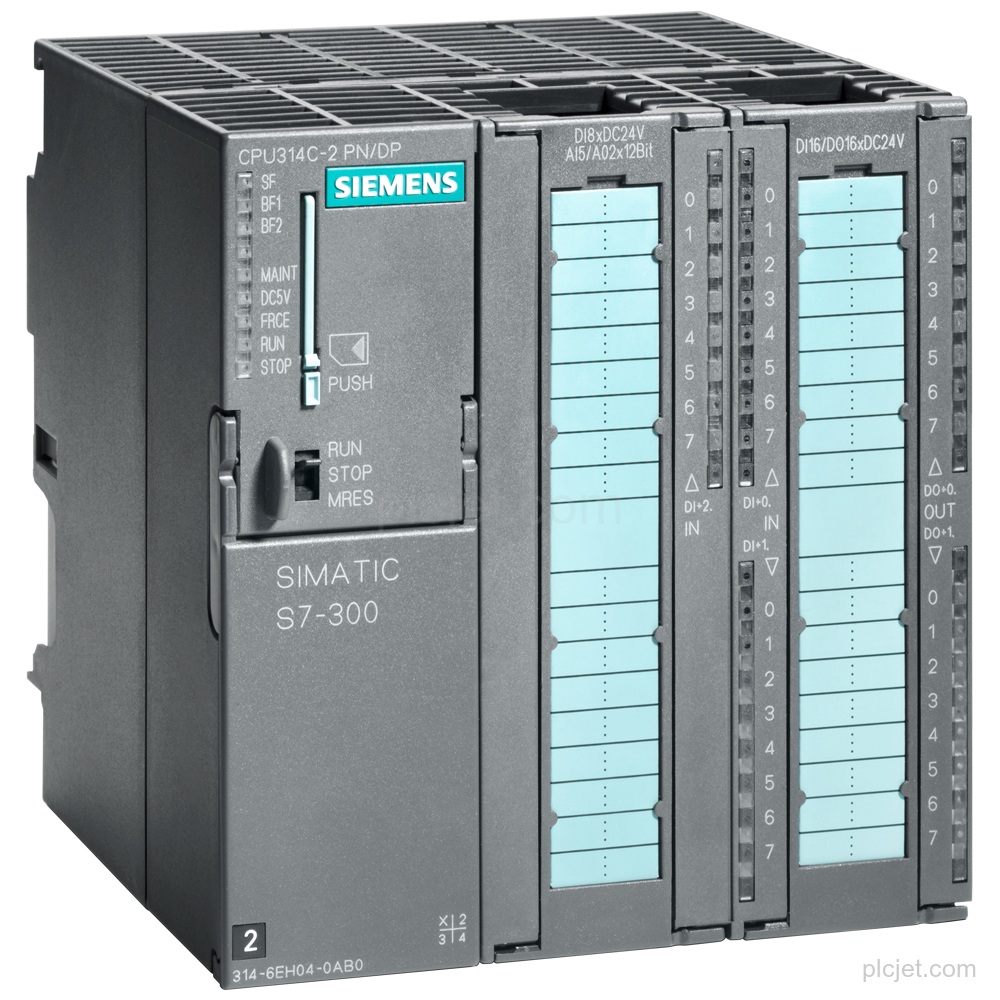

| Тип продукта | CPU 314C-2 PN/DP |
|---|---|
| Рабочая память | 192 kbyte |
| Цифровые входы / выходы | 24 / 16 |
| Аналоговые входы / выходы | 4 / 2 |
| Напряжение питания | 24 V DC; допустимый диапазон от 19.2 V DC до 28.8 V DC |
| Интерфейсы | 1 MPI/PROFIBUS DP; 1 Ethernet PROFINET с 2 портами RJ45 и встроенным коммутатором |
| PROFINET IO Controller | Да; максимальная скорость передачи 100 Mbit/s |
| Счётчики | 4; максимальная частота счёта 60 kHz |
| Импульсные выходы | 4; предельная частота импульсов 2.5 kHz |
Ключевые особенности
CPU имеет 24 цифровых входа, 16 цифровых выходов, 4 аналоговых входа и 2 аналоговых выхода.
Он имеет 1 интерфейс MPI/PROFIBUS DP с максимальной скоростью передачи 12 Mbit/s и 1 интерфейс Ethernet PROFINET с 2 портами RJ45 и встроенным коммутатором.
Объём встроенной рабочей памяти составляет 192 kbyte. Поддерживается сменная загрузочная память MMC до 8 Mbyte; Micro Memory Card требуется.
Номинальное напряжение питания составляет 24 V DC, допустимый диапазон — от 19.2 V DC до 28.8 V DC.
CPU имеет 4 счётчика с максимальной частотой счёта 60 kHz и 4 импульсных выхода с предельной частотой импульсов 2.5 kHz.
Для программирования требуется STEP 7 V5.5 или выше с HSP 191. Жизненный цикл продукта: Продукт снят с производства.
Часто задаваемые вопросы
Какой вариант CPU указан?
Указан вариант CPU 314C-2 PN/DP, номер для заказа 6ES7314-6EH04-0AB0.
Какие интерфейсы предусмотрены?
CPU имеет 1 комбинированный интерфейс MPI/PROFIBUS DP и 1 интерфейс Ethernet PROFINET с 2 портами RJ45 и встроенным коммутатором.
Каковы конфигурации памяти и карты?
CPU имеет встроенную рабочую память 192 kbyte и поддерживает сменную загрузочную память MMC до 8 Mbyte. Требуется Micro Memory Card.
