Технические характеристики
| Изделие | 6ES7322-1BH01-0AA0 |
|---|---|
| Тип модуля | Модуль дискретного вывода SIMATIC S7-300 SM 322 |
| Дискретные выходы | 16 изолированных DO |
| Напряжение нагрузки | Номинально 24 V DC; допустимый диапазон от 20.4 V до 28.8 V |
| Номинальный выходной ток | 0.5 A для сигнала "1" |
| Максимальный выходной ток | 0.6 A для сигнала "1", для 0 до 40 °C и от 40 до 60 °C |
| Защита от короткого замыкания | Да; электронная |
| Фронтальный соединитель | 20-контактный |
| Жизненный цикл | Продукт снят с производства |
Ключевые особенности
16 изолированных дискретных выходов с разделением потенциалов между каналами группами по 8.
Номинальное напряжение нагрузки: 24 V DC; допустимый диапазон: от 20.4 V до 28.8 V.
Номинальный выходной ток для сигнала "1": 0.5 A; допустимый максимум: 0.6 A для 0 до 40 °C и от 40 до 60 °C.
Суммарный выходной ток на группу: максимум 4 A при горизонтальном монтаже до 40 °C, 3 A до 60 °C и 2 A при вертикальном монтаже до 40 °C.

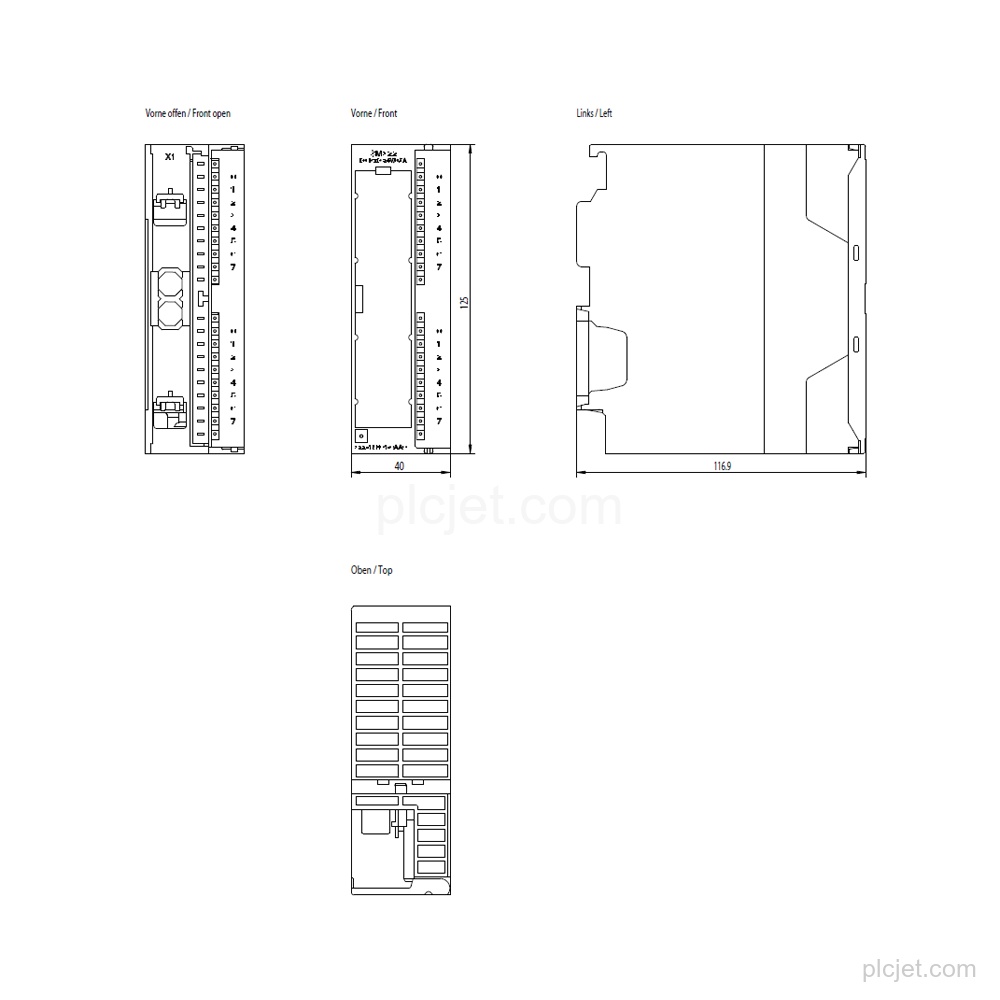

Требуемый фронтальный соединитель: 20-контактный. Размеры: ширина 40 mm, высота 125 mm и глубина 120 mm.
Продукт снят с производства. Модуль имеет электронную защиту от короткого замыкания и не имеет диагностических функций.
Часто задаваемые вопросы
Какой модуль имеет номер 6ES7322-1BH01-0AA0?
Это модуль дискретного вывода SIMATIC S7-300 SM 322 с 16 изолированными дискретными выходами.
Каковы напряжение нагрузки и выходной ток этого модуля?
Номинальное напряжение нагрузки составляет 24 V DC, допустимый диапазон — от 20.4 V до 28.8 V. Номинальный выходной ток для сигнала "1" составляет 0.5 A.
Какой соединитель требуется?
Требуется 20-контактный фронтальный соединитель.
Какие ограничения тока действуют при монтаже?
Суммарный выходной ток на группу ограничен до 4 A при горизонтальном монтаже до 40 °C, до 3 A при горизонтальном монтаже до 60 °C и до 2 A при вертикальном монтаже до 40 °C.
