Обзор продукции
Технические характеристики
| Тип продукта | Запасная часть аналогового ввода SM 331 для SIMATIC S7-300 |
|---|---|
| Аналоговые входы | 6, гальванически разделены между каналами группами по 1 |
| Поддерживаемые сигналы | Термопары B, C, E, J, K, L, N, R, S, T, U и TXK/TXK(L) по GOST; напряжение |
| Разрешение | Макс. 16 bit, включая знак; дополнительный код |
| Диапазоны входного напряжения | -1 V до +1 V; -250 mV до +250 mV; -50 mV до +50 mV; -500 mV до +500 mV; -80 mV до +80 mV |
| Напряжение нагрузки L+ | Номинальное 24 V DC; защита от переполюсовки |
| Время интегрирования | Параметризуемое; базовое время преобразования 30 / 50 / 60 / 300 ms |
| Подключение преобразователя сигнала | Измерение напряжения поддерживается |
| Передний разъём | Требуется, 40-pin |
| Жизненный цикл | Продукт снят с производства |
Ключевые особенности
Имеет 6 аналоговых входов с гальваническим разделением между каналами группами по 1, а также разделением от шины задней панели и источника питания электроники.
Поддерживает термопары типов B, C, E, J, K, L, N, R, S, T, U и TXK/TXK(L) по GOST; диапазон входного напряжения включает -1 V до +1 V, -250 mV до +250 mV, -50 mV до +50 mV, -500 mV до +500 mV и -80 mV до +80 mV.
Разрешение с выходом за верхнюю границу диапазона — макс. 16 bit, включая знак, с использованием дополнительного кода; время интегрирования параметризуется.
Номинальное напряжение нагрузки L+ составляет 24 V DC, предусмотрена защита от переполюсовки; поддерживаются диагностика, диагностический сигнал по каждому каналу, параметризуемый сигнал предельного значения и аппаратное прерывание.

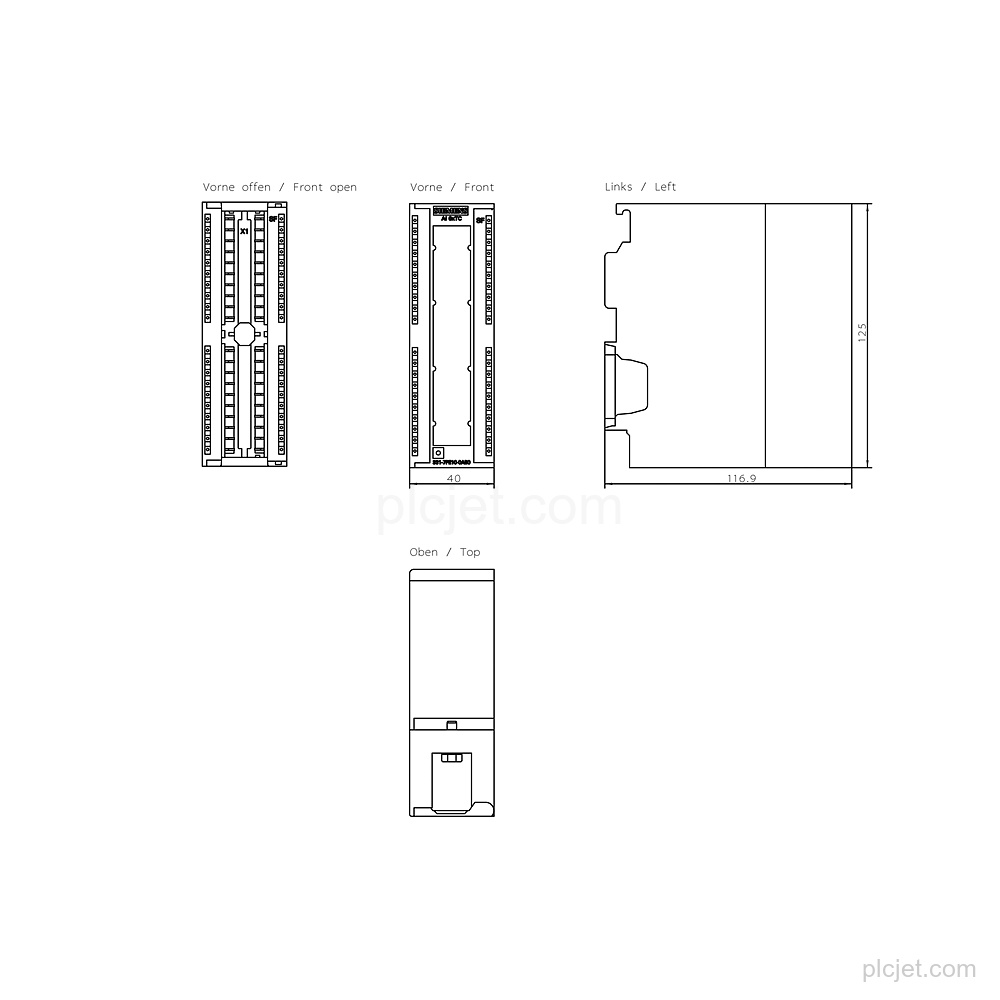

Требуется передний разъём 40-pin. Размеры: ширина 40 mm, высота 125 mm и глубина 120 mm; масса около 272 g.
Продукт снят с производства.
Часто задаваемые вопросы
Какова точная позиция 6ES7331-7PE10-0AB0?
Это запасная часть аналогового ввода SM 331 для SIMATIC S7-300 с 6 изолированными аналоговыми входами.
Какие типы сигналов поддерживает этот модуль?
Он поддерживает измерение напряжения и термопары типов B, C, E, J, K, L, N, R, S, T, U и TXK/TXK(L) по GOST.
Какие разъём и питание требуются для этой конфигурации?
Требуется передний разъём 40-pin; номинальное напряжение нагрузки L+ составляет 24 V DC, предусмотрена защита от переполюсовки.
Что нужно указать для запроса предложения по этой позиции?
Укажите требуемое количество, пункт назначения, контекст сроков и дополнительные позиции BOM для проектного запроса.
