Обзор продукции
Области применения
Аналоговые входы поддерживают измерение напряжения в диапазоне 0 до +10 V.
Аналоговые входы поддерживают измерение сопротивления в диапазоне 0 до 10000 ohms и измерение Pt100 в климатическом диапазоне.
Технические характеристики

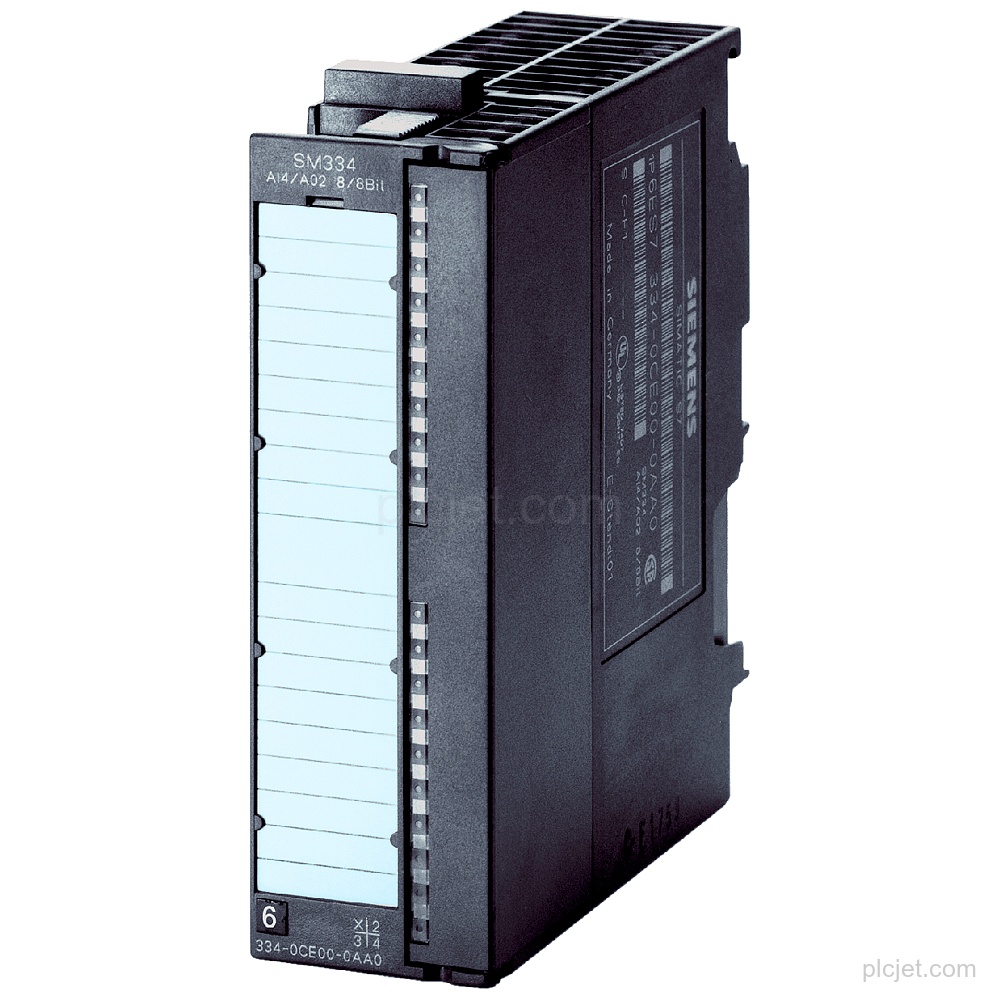

| Тип продукта | Аналоговый модуль SIMATIC S7-300 SM 334 |
|---|---|
| Аналоговые входы | 4 |
| Аналоговые выходы | 2 |
| Диапазон входного напряжения | 0 до +10 V |
| Диапазон измерения сопротивления | 0 до 10000 ohms |
| Разрешение | 12 bit |
| Номинальное напряжение нагрузки | 24 V DC |
| Максимальное время цикла, все каналы | 85 ms |
| Обязательный передний соединитель | 20-pin |
| Жизненный цикл | Продукт снят с производства |
Ключевые особенности
4 аналоговых входа и 2 аналоговых выхода; выход напряжения имеет защиту от короткого замыкания.
Входы поддерживают измерение напряжения 0 до +10 V, Pt100 только в климатическом диапазоне и измерение сопротивления 0 до 10000 ohms.
Разрешение с выходом за диапазон составляет 12 bit; максимальное время цикла для всех каналов — 85 ms.
Номинальное напряжение нагрузки L+ составляет 24 V DC; предусмотрены защита от переполюсовки и обязательный 20-pin передний соединитель.

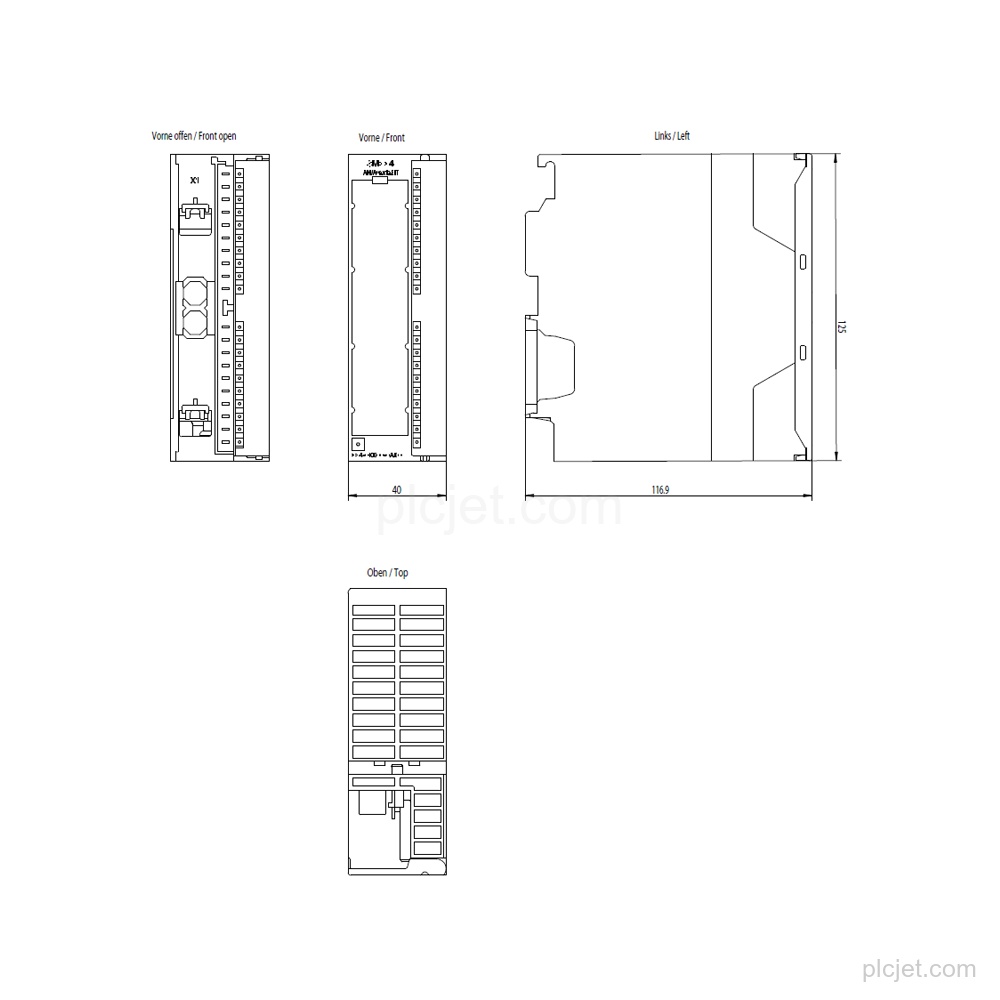

Аналоговые входы имеют развязку с шиной задней панели; размеры модуля: ширина 40 mm, высота 125 mm, глубина 117 mm.
Это запасная часть со статусом жизненного цикла Продукт снят с производства.
Часто задаваемые вопросы
Какова точная позиция Siemens?
Это Siemens 6ES7334-0KE00-0AB0, аналоговый модуль SIMATIC S7-300 SM 334.
Сколько аналоговых каналов у этого модуля?
Он имеет 4 аналоговых входа и 2 аналоговых выхода.
Какие диапазоны входов поддерживаются?
Входы поддерживают 0 до +10 V, Pt100 только в климатическом диапазоне и измерение сопротивления 0 до 10000 ohms.
Какой соединитель требуется?
Требуется 20-pin передний соединитель.
Какие сведения нужно указать в запросе на предложение?
Укажите требуемое количество, пункт назначения, контекст графика и дополнительные позиции BOM.
