Обзор продукции
Области применения
Встроенное управление приводом поддерживает сервоприводное управление до 6 осей, векторное управление до 6 осей и управление V/f до 12 осей.
Поддерживаются технологические объекты управления движением; доступно до 3 200 ресурсов управления движением.
Поддерживаются контроллеры PID_Compact, PID_3Step и PID-Temp.
Поддерживаются высокоскоростной подсчёт и измерение длительности цикла: до 8 счётчиков и максимальная частота счёта 32 kHz.
Технические характеристики

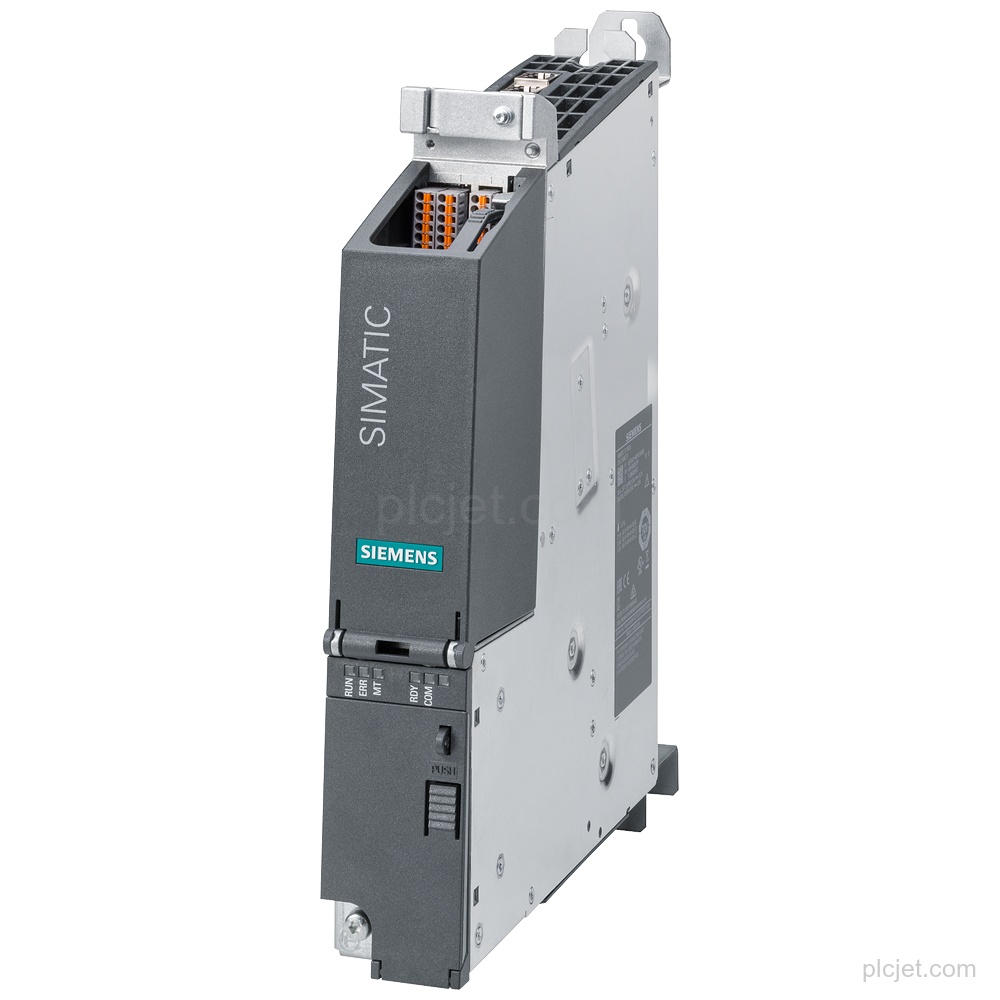

| Тип изделия | CPU 1504D TF |
|---|---|
| Семейство встроенного привода | SINAMICS S120 |
| Цифровые входы | 28 встроенных каналов; максимум зависит от параметризации |
| Цифровые выходы | 16 встроенных каналов; максимум зависит от параметризации |
| Оси управления приводом | Максимум 6 осей сервоприводного управления / 6 осей векторного управления / 12 осей управления V/f |
| Интерфейсы | 4 DRIVE-CLiQ; 3 PROFINET; 1 PROFIBUS; 2 USB 3.0 без функции |
| Напряжение питания | 24 V DC номинальное; допустимый диапазон от 20.4 V до 28.8 V |
| Прошивка | PLC: V3.1 / SINAMICS Integrated: V5.2 SP3 |
| Карта памяти | Требуется SIMATIC Memory Card; подключаемая загрузочная память максимум 32 Gbyte |
| Степень защиты | IP20 для установки в шкафу управления / открытый тип |
Ключевые особенности
Поддерживает до 6 осей сервоприводного управления, 6 осей векторного управления или 12 осей управления V/f.
Имеет 28 встроенных каналов цифрового входа и 16 встроенных каналов цифрового выхода; максимум зависит от параметризации.
Включает 4 интерфейса DRIVE-CLiQ, 3 интерфейса PROFINET, 1 интерфейс PROFIBUS и 2 интерфейса USB 3.0 без функции.
Номинальное напряжение питания постоянного тока составляет 24 V; допустимый диапазон — от 20.4 V до 28.8 V, предусмотрена защита от обратной полярности.
Требуется SIMATIC Memory Card; подключаемая загрузочная память поддерживает до 32 Gbyte.
Часто задаваемые вопросы
Какова точная позиция Siemens?
Это Siemens 6ES7615-4DF10-0AB0, тип изделия CPU 1504D TF.
Какова производительность управления приводом CPU 1504D TF?
Поддерживается до 6 осей сервоприводного управления, 6 осей векторного управления или 12 осей управления V/f.
Какие интерфейсы доступны?
Доступны 4 интерфейса DRIVE-CLiQ, 3 интерфейса PROFINET, 1 интерфейс PROFIBUS и 2 интерфейса USB 3.0 без функции.
Требуется ли SIMATIC Memory Card?
Да. Требуется SIMATIC Memory Card; подключаемая загрузочная память поддерживает до 32 Gbyte.
Можно ли включить эту позицию в проектное коммерческое предложение?
Да. Укажите точный номер заказа, требуемое количество, пункт назначения, контекст графика и дополнительные позиции BOM в запросе.
