Ringkasan Produk
Aplikasi
Digunakan untuk pertukaran data deterministik antara PN Controller dan antarsegmen subnet PROFINET.
Digunakan untuk pertukaran data PROFIsafe antara segmen subnet PROFINET yang terhubung.
Ringkasan Teknis
| Jenis produk | Coupler PN/PN |
|---|---|
| Versi firmware | V6.0 |
| Tegangan catu | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V DC |
| Antarmuka PROFINET | 2; melalui BusAdapter |
| Laju transmisi | 100 Mbit/s |
| Ruang alamat per stasiun, maks. | 1 440 byte; per input / output |
| Jumlah submodul per stasiun, maks. | 116 |
| Pemasangan | Rel pemasangan 7.5 mm dan 15 mm |
| BusAdapter | SIMATIC BusAdapter; pengiriman tanpa BusAdapter |
| STEP 7 TIA Portal | Dapat dikonfigurasi/terintegrasi mulai versi V20 atau lebih tinggi |
| Siklus hidup produk | Produk aktif |
Fitur Utama
Mendukung pertukaran data antara maksimal 4 PN Controller per subnet dan dari subnet ke subnet, termasuk pertukaran data PROFIsafe.
Mendukung komunikasi I/O, MSI, MSO, dan data record, dengan PROFINET IO Device, Open IE communication, IRT, dan Dynamic Frame Packing.
Menyediakan 2 antarmuka PROFINET dan 2 port melalui SIMATIC BusAdapter, dengan laju transmisi hingga 100 Mbit/s.
Tegangan catu nominal: 24 V DC; rentang yang diizinkan: 19.2 V hingga 28.8 V DC; catu daya redundan dan perlindungan polaritas terbalik.
Pemasangan: rel pemasangan 7.5 mm dan 15 mm. Pengiriman tanpa BusAdapter.
Pertanyaan yang Sering Diajukan

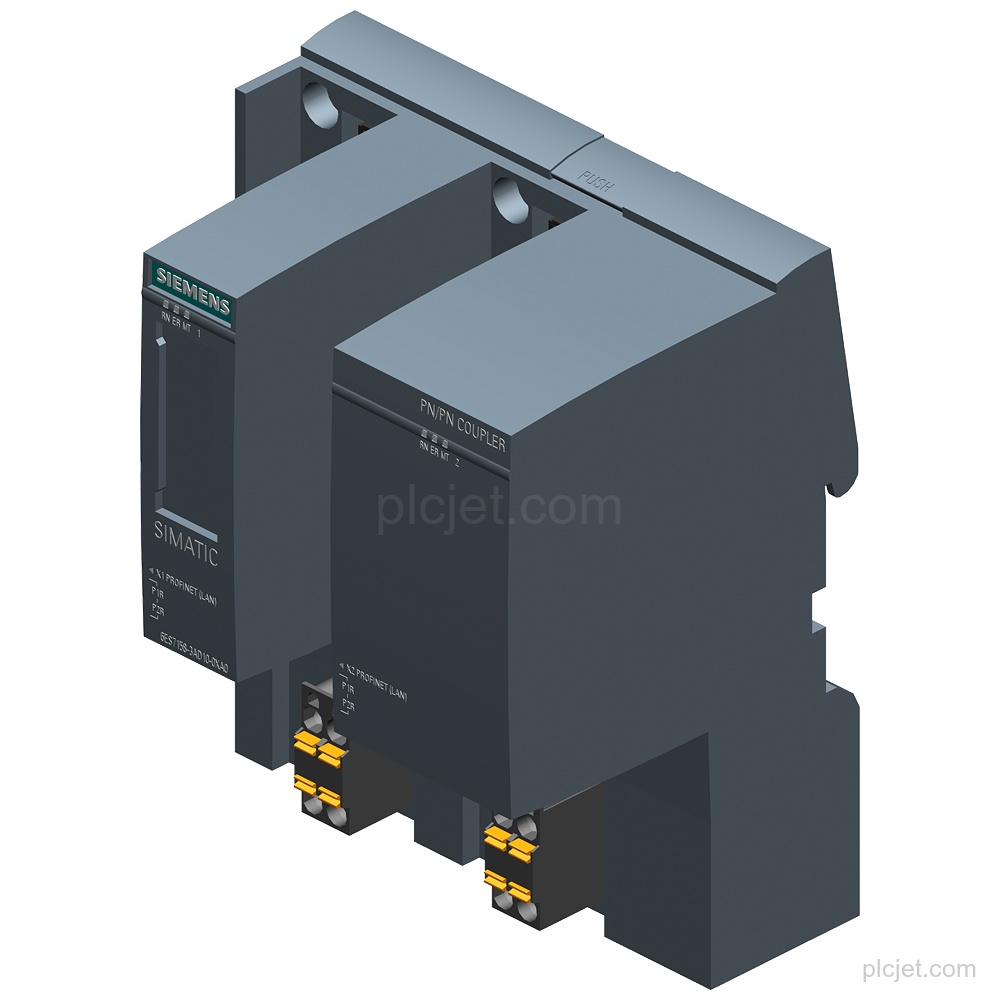

Apa itu Siemens 6ES7158-3AD10-0XA0?
Ini adalah SIMATIC Coupler PN/PN dengan penetapan jenis produk PN/PN coupler.
Berapa tegangan catu yang digunakan Coupler PN/PN?
Tegangan catu nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
Bagaimana koneksi PROFINET disediakan?
Koneksi PROFINET disediakan melalui SIMATIC BusAdapter, dengan 2 antarmuka dan 2 port.
Apakah BusAdapter termasuk dalam konfigurasi ini?
Konfigurasi ini tanpa BusAdapter.
